XL2 Vibromètre
Le vibromètre est un appareil multifonctionnel conçu pour la mesure des vibrations des machines (surveillance cyclique de l’état et dépannage), le contrôle de la qualité des chaînes de production, ainsi que l’évaluation des vibrations structurelles.
- Accélération, vitesse et déplacement
- Analyseur FFT
- Analyseur de spectre CPB
- Visualiseur de formes d’onde (oscilloscope)
- Enregistreur de données
- Affichage simultané de l’accélération, de la vitesse et du déplacement
- Fréquences jusqu’à 0,7 Hz
- Enregistrement des données et des formes d’onde
- Sortie casque
Bien plus qu'un simple vibromètre
Multifonctions
Le vibromètre mesure avec précision l’accélération, la vitesse et le déplacement simultanément pour des fréquences descendant jusqu’à 0,7 Hz. Les résultats sont présentés avec des unités métriques ou impériales, ou sous forme de valeur en dB avec un niveau de référence réglable. Divers filtres ainsi que des pondérations temporelles, y compris les valeurs RMS glissantes pour des lectures fluides, les lectures de crête et de crête à crête sont disponibles, prenant en charge un large éventail d’applications.
Un spectre CPB avec une résolution de 1/1 ou 1/3 d’octave est calculé simultanément, couvrant une gamme de fréquences de 0,8 Hz à 2,5 kHz. Un curseur automatique pointe vers la fréquence dominante. Les spectres peuvent être comparés à l’aide d’une “capture” qui conserve un résultat précédent tout en affichant simultanément le spectre du signal d’entrée actuel.
L’enregistreur de données prend en charge l’enregistrement des mesures de vibration et des résultats CPB au format texte brut pour une importation facile, par exemple dans MS Excel. Le signal de vibration peut également être stocké, avec les données mesurées, sous forme de fichier wave compressé ou linéaire. Toutes les données sont stockées sur la carte SD de l’appareil, ainsi que les notes vocales si nécessaire. La carte SD offre suffisamment d’espace pour les évaluations de vibration à long terme.
L’analyseur FFT permet d’identifier les différentes sources de vibration tout en quantifiant les niveaux de vibration. L’analyse est effectuée en temps réel. Pour prendre en charge le large éventail d’applications de mesure, trois gammes de fréquences sont prises en charge : 1 à 105 Hz, 5 à 421 Hz et 23 à 1 687 Hz avec une résolution de 143 lignes. En plus de la moyenne exponentielle avec une constante de temps sélectionnable, la FFT calcule également la moyenne linéaire (EQ) pour des résultats de mesure lissés. Les lectures d’accélération, de vitesse et de déplacement peuvent être sélectionnées.
L’option Spectral Limits étend l’analyse FFT avec la capture de trace, l’affichage de courbe relative et la gestion complète des tolérances. De plus, elle offre une FFT zoom haute résolution allant jusqu’à 0,4 Hz par pas dans la gamme de fréquences 1 Hz – 20 kHz.
La fonction d’oscilloscope visualise la forme d’onde du signal d’entrée. Elle se déclenche automatiquement sur la fréquence fondamentale et sélectionne la mise à l’échelle de l’axe X (temps) et de l’axe Y (niveau) en conséquence. La fréquence fondamentale, ou la plus dominante, du signal d’entrée est affichée au-dessus de l’écran de l’oscilloscope.

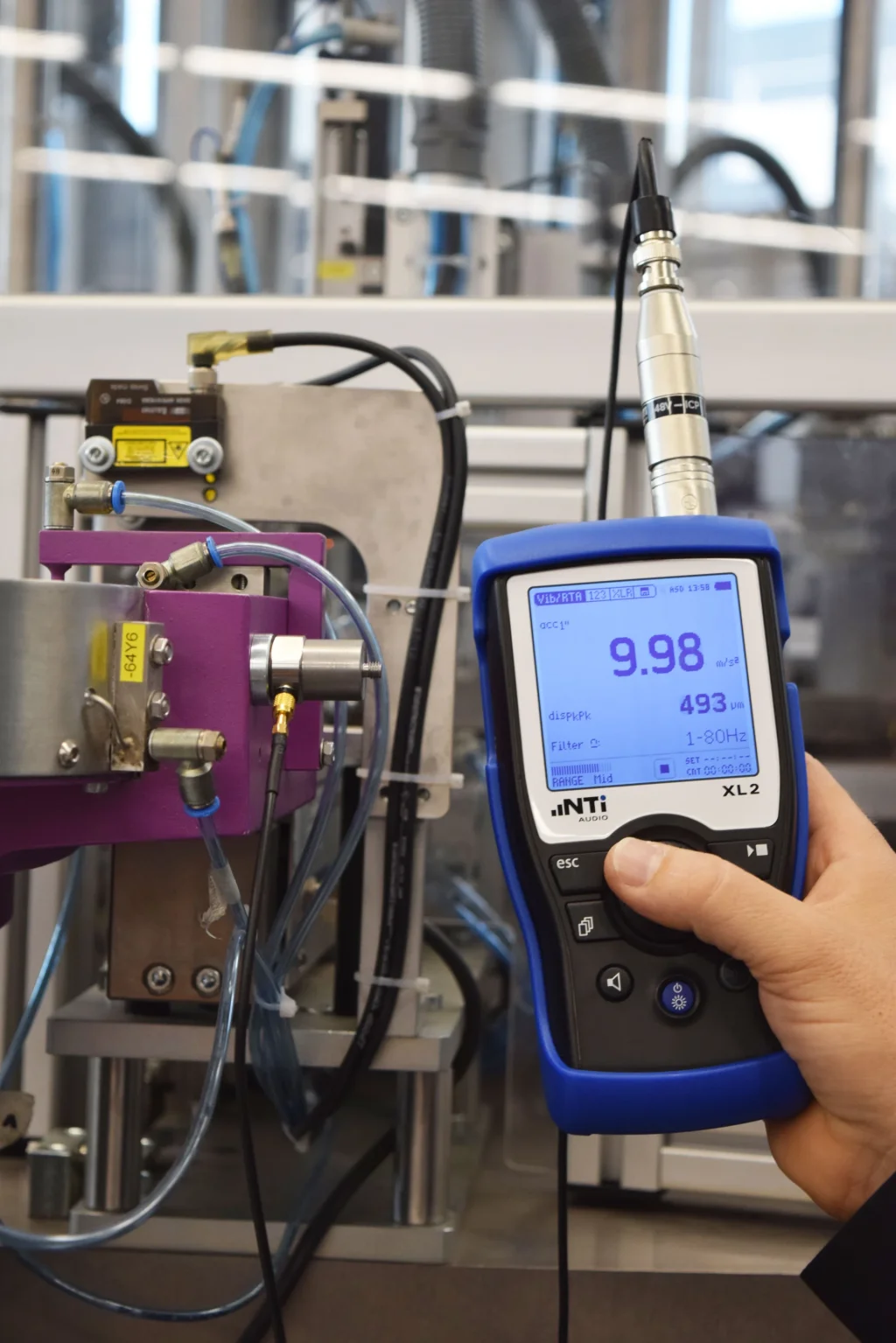

Dans la production par lots, les vibrations indésirables dans un produit fabriqué peuvent être détectées au moyen d’une analyse de fréquence. Le test de réussite/échec utilise le spectre de fréquences d’un produit “bon” comme référence et le compare. Le vibromètre peut être intégré dans une chaîne de production pour exécuter ce processus. Une FFT zoom haute résolution ou un spectre CPB avec une résolution allant jusqu’à 1/12 d’octave est disponible pour l’analyse de fréquence. Les captures de trace permettent une création simple de spectres de référence pour une comparaison ultérieure.
Les résultats de réussite/échec sont visualisés sur l’écran ainsi que via la LED de limite, et sont enregistrés sous forme de fichiers texte. Avec l’option “Mesure à distance”, les mesures peuvent être démarrées via l’interface USB et les résultats récupérés.
Votre partenaire en mesures
Plus inclus
Le vibromètre polyvalent peut faire encore plus ! Dès qu’un utilisateur connecte un microphone de mesure NTi Audio, l’instrument passe automatiquement en “Mode Son”. Le vibromètre devient un sonomètre multifonctionnel avec un large éventail de fonctions de mesure.
Le vibromètre stocke toutes les données de mesure au format texte (*.txt) et l’audio sous forme de fichiers wave (*.wav) sur la carte SD et permet le transfert direct de toutes les données vers votre ordinateur. Les rapports de données peuvent être ouverts avec n’importe quel éditeur de texte (Bloc-notes, Wordpad, etc.). Les données sont délimitées par des tabulations, de sorte que le fait de déposer le fichier .txt dans une application de feuille de calcul affichera facilement les résultats en colonnes.
Les fichiers WAV contiennent les noms de fichiers, la date, l’heure et l’échelle dans l’en-tête de diffusion, ce qui simplifie son allocation et sa manipulation.
Configuration
-
Kit de vibromètre
y compris
- Analyseur XL2
- Option vibromètre
- Adaptateur ICP ASD
- Accéléromètre A4580
- Mallette de transport Exel
