Fonctions de mesure de base
Outils de mesure essentiels pour une configuration rapide et des résultats fiables.

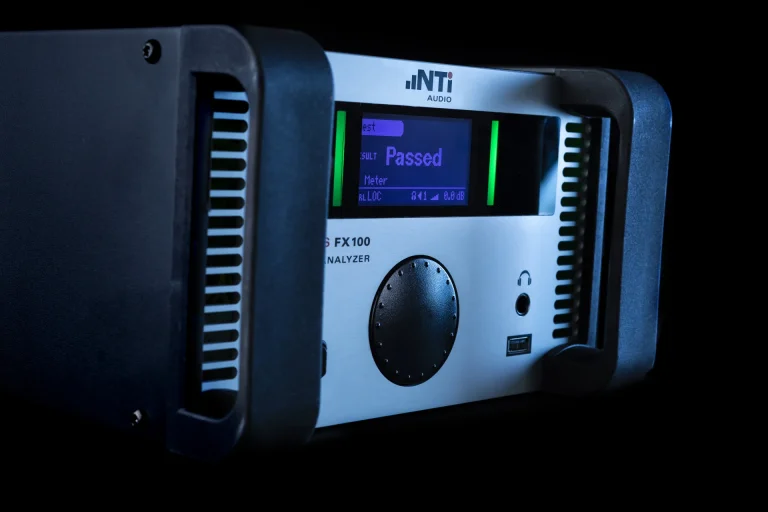

Analyseur audio FX100
L’analyseur audio adaptatif pour tout environnement de test.
Le FX100 est un analyseur audio professionnel unique qui s’adapte à votre application. L’instrument offre des mesures complètes, y compris des tests de réussite/échec en moins d’une seconde. Vous pouvez personnaliser le système pour un fonctionnement à deux ou quatre canaux parallèles, des tests d’impédance des haut-parleurs et des mesures audio numériques. Les modules de commutation fournissent des sorties et des entrées supplémentaires.
Rapide. Précis. Fiable.
- Générateur et analyseur audio
- Pour laboratoire et contrôle qualité
- Mesures audio et acoustiques
En un coup d’œil
- Vitesse de mesure la plus rapide
- Résultats fiables
- Facilité d’utilisation et automatisations
Aperçu
Cet analyseur exceptionnel offre des résultats de la plus haute précision et une fonctionnalité illimitée, rendue possible par le concept de matériel modulaire. Vous pouvez personnaliser le système pour un fonctionnement à deux ou quatre canaux parallèles, des tests d’impédance des haut-parleurs et des mesures audio numériques. Les modules de commutation fournissent des sorties et des entrées supplémentaires.
Tests audio et acoustiques
Le contrôle qualité des produits audio est un élément essentiel du processus de fabrication et du laboratoire de service. Selon vos besoins, le FX100 est configuré pour des tests fonctionnels de base ou des tests de performance complets, y compris la documentation des résultats. Utilisez la même configuration dans votre laboratoire et sur votre chaîne de production.
Architecture évolutive
Le concept de matériel modulaire permet de personnaliser le FX100 pour un fonctionnement à deux ou quatre canaux parallèles. Un module d’impédance en option prend en charge les mesures des haut-parleurs. L’analyseur audio FLEXUS évolue avec les futures applications de mesure.
Plus de canaux
Des modules de commutation d’entrée et de sortie individuels peuvent étendre l’analyseur audio à 14 canaux d’entrée ou 14 canaux de sortie connectés simultanément. La suite logicielle FX-Control peut faire fonctionner plusieurs FX100 en parallèle, offrant ainsi des mesures multicanaux.
Mesures parallèles
L’analyseur audio FLEXUS acquiert toutes les fonctions de mesure en parallèle. Les technologies de mesure de pointe offrent des GlideSweeps rapides, des balayages pas à pas détaillés et un mode de mesure continu.
Spécifications supérieures
La large plage de niveaux de 1 μV à 200 Vc, associée à un THD+N typique de -104 dB, offre une analyse audio et acoustique complète pour la recherche et le développement en laboratoire.
Gamme de fréquences 5 Hz – 80 kHz et DC
L’analyseur audio FX100 offre une large gamme de fréquences jusqu’à 80 kHz et une mesure simultanée de la tension continue. Ainsi, le FX100 fournit une analyse détaillée des fréquences continues et audio dans la même configuration.
Construisez votre analyseur audio
Quelle que soit votre application, le système FLEXUS adaptatif s’y adapte. Réduisez le besoin d’appareils externes. Il suffit de brancher le(s) module(s) requis, de connecter le FX100 à votre appareil sous test et c’est parti !
- Canaux supplémentaires de générateur / analyseur
- Amplificateur intégré pour les tests de haut-parleurs
- Audio numérique
- Commutateurs d’entrée / sortie
Grâce à sa flexibilité, le FX100 peut être utilisé dans pratiquement tous les environnements de test audio, tels que les laboratoires de R&D, les stations de diffusion, les centres de service, les sociétés de location de sonorisation ou les installations de production. Mais même les exigences d’applications plus exigeantes telles que l’analyse du bruit industriel ou la vérification des installations de sonorisation, etc. peuvent être satisfaites.
Logiciel FX-Control
La suite FX-Control est une application logicielle basée sur PC qui permet de contrôler le FX100 et d’en obtenir des rapports. Ce logiciel Windows Presentation Foundation est livré avec le FX100.
Configuration rapide
L’architecture flexible prend en charge une configuration intuitive des mesures simples, parallèles ou séquentielles. Les panneaux de configuration et de résultats peuvent être affichés dans différentes feuilles de calcul.
Schéma matériel
Le logiciel FX-Control comprend une représentation schématique de la configuration matérielle. Cet outil visuel vous permet de reproduire avec précision la configuration physique des tests sur d’autres sites.
Mode séquence
Des mesures individuelles peuvent être combinées en séquences de test, y compris la gestion des tolérances et le résultat de réussite/échec, créant ainsi un flux de travail de test facile à comprendre pour l’opérateur.
Analyse détaillée
FFT multicanal rapide
La FFT haute résolution avec une fréquence d’échantillonnage de 192 kHz présente une analyse détaillée du spectre de fréquences audio. Les panneaux de graphique FFT peuvent être personnalisés pour afficher une ou plusieurs traces dans le même panneau simultanément.
Mesures de balayage
Les mesures de R&D détaillées ou les tests de production sont pris en charge par les balayages de fréquence, d’amplitude, de temps et de table, qui peuvent être déclenchés par des signaux internes ou externes.
Programmation d’applications .Net
La suite logicielle FX-Control prend en charge tous les langages de programmation .NET, tels que C#.NET et Visual Basic.NET. Ceux-ci offrent une intégration rapide et facile dans des solutions de production personnalisées.
Galerie
Configurations
-
Unité de base FX100
Analyseur audio Flexus FX100 (2 canaux) comprenant le logiciel FX-Control Suite
NTi Audio # 600 060 000Analyseur audio FX100D
Unité de base FX100 comprenant le module audio numérique FX-AES
NTi Audio # 600 060 005
Applications
Applications
-
Test du haut-parleur & du microphone
Tests de production pour haut-parleurs et microphones.
En savoir plus
-
Tests d’amplificateurs
Mesurer les paramètres de performance de l'amplificateur pour une qualité de sortie constante.
En savoir plus
-
Tests d’appareils intelligents
Tests prêts pour la production pour les appareils intelligents et les modules audio intégrés.
En savoir plus
Fonctions
-
en savoir plus
-
PureSound Rub & Buzz
en savoir plusDétectez et quantifiez les défauts de Rub Buzz grâce à une analyse automatisée.
-
Éléments de calcul
en savoir plusPrincipaux résultats calculés pour des décisions de réussite/échec et des rapports clairs.
- Toutes les fonctions
Accessoires
-
Boîtier d’adaptateur E/S numérique Flexus
en savoir plusLe boîtier d’adaptateur E/S numérique Flexus permet de connecter l’analyseur audio FX100 à des périphériques tels qu’un automate programmable, une…
-
Montage en rack du FX100
en savoir plusMontez un seul instrument ou deux analyseurs audio FX100 côte à côte dans un rack.
-
Boîtier d’impédance RT-IB 100 V
en savoir plusLe boîtier d’impédance 100 V est conçu pour tester la réponse d’impédance et la fréquence de résonance des haut-parleurs 70/100…
- Tous les accessoires
Logiciel
-
Logiciel de test de haut-parleurs
Suite de test de haut-parleurs FX100 avec analyse objective Rub Buzz, fournissant des résultats complets en moins de deux secondes.En savoir plus
-
Logiciel de test de microphone
Logiciel pour la vérification des microphones, les contrôles de cohérence et les résultats de test documentés.En savoir plus
FAQ
Le FX100 est un analyseur audio professionnel modulaire conçu pour les tests de haute précision dans les environnements de R¦D, de contrôle qualité et de production, où la vitesse, la fiabilité et l’automatisation sont essentielles. Son architecture évolutive permet une configuration pour deux ou quatre canaux parallèles, des tests d’impédance des haut-parleurs et des E/S étendues via des modules de commutation.
Les décisions de réussite/défaut sont prises en attribuant des limites aux valeurs mesurées dans le flux de travail FX-Control, de sorte que les résultats peuvent être jugés automatiquement par rapport aux tolérances définies, puis enregistrés ou signalés. Les routines de production typiques utilisent des méthodes de mesure rapides telles que GlideSweep, où des résultats pertinents complets sont souvent obtenus en moins d’une seconde, ce qui prend en charge les lignes de test à volume élevé.
Le FX100 peut être étendu avec une extension de canal pour passer d’un fonctionnement à 2 canaux à 4 canaux, ainsi que des modules de commutateur d’entrée et de commutateur de sortie pour le routage multicanal et les matrices de test plus grandes. Pour les tests d’impédance, des modules d’impédance de haut-parleur dédiés sont disponibles, y compris des variantes à courant plus élevé et prises en charge par un amplificateur, selon l’application.
