L’analyseur XL2 offre une solution efficace et économique pour le contrôle qualité industriel. Les mesures de bruit ou de vibrations peuvent être comparées à une courbe de référence avec des bandes de tolérance personnalisées. Les résultats de réussite/échec sont fournis par la LED tricolore interne ou par un feu de signalisation externe en option. Des outils d’intégration pour l’automatisation et le fonctionnement à distance sont fournis.
L’analyseur XL2 capture le spectre de fréquences de l’appareil testé et prend en charge la génération de bandes de tolérance basées sur les données de référence capturées. Les mesures peuvent être affichées sous forme de tracés absolus ou par rapport à des tracés précédemment enregistrés. Les fréquences avec des résultats d’échec sont visualisées individuellement dans chaque bande de fréquences.
En production par lots, les vibrations indésirables d’un produit manufacturé peuvent être détectées au moyen d’une analyse de fréquence. Le test de réussite/échec utilise le spectre de fréquences d’un « bon » produit comme référence et le compare. Le XL2 peut être intégré dans une ligne de production pour exécuter ce processus. Une FFT zoom haute résolution ou un spectre CPB avec une résolution allant jusqu’à 1/12 d’octave est disponible pour l’analyse de fréquence. Les captures de tracé permettent de créer facilement des spectres de référence pour une comparaison ultérieure.
Les résultats de réussite/échec sont visualisés sur l’écran ainsi que via la LED de limite, et sont enregistrés sous forme de fichiers texte. Avec l’option “Mesure à distance”, les mesures peuvent être démarrées via l’interface USB et les résultats récupérés.

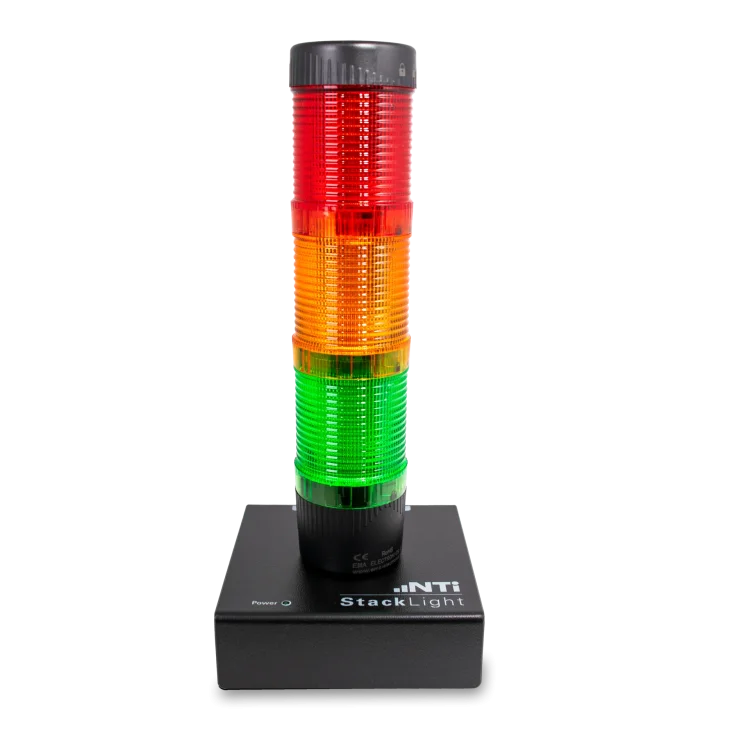

L’analyseur de bruit et de vibrations XL2, associé à ce feu de signalisation, fournit une solution clé en main pour la surveillance du niveau de bruit ou les mesures de réussite/échec lorsqu’une indication visuelle importante est requise. Le feu de signalisation se connecte directement à l’analyseur XL2 et affiche le résultat de la mesure réelle avec trois couleurs différentes : vert, orange et rouge.
Pour un fonctionnement automatisé avec des périphériques externes, l’analyseur XL2 peut être relié à un contrôleur logique programmable. L’Adaptateur d’Entrée/Sortie numérique est conçu pour le montage sur rail dans les boîtiers de commutation électriques.
La mesure démarre par un déclencheur de niveau automatique, une pédale externe ou un bouton de démarrage de l’instrument.
Les courbes de tolérance peuvent être importées à partir de fichiers txt ou directement dérivées des mesures capturées. Le XL2 calcule les bandes de tolérance sur la base de

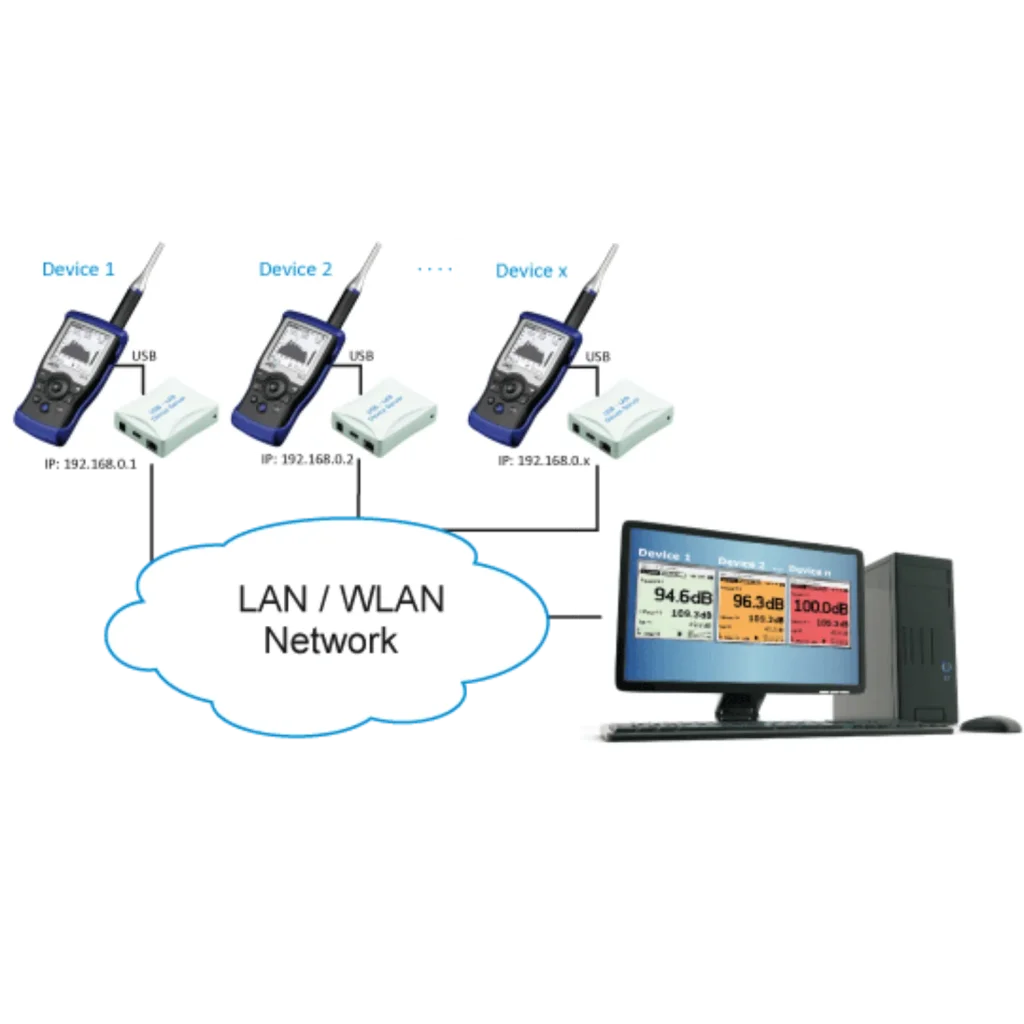

Plusieurs analyseurs XL2 se connectent avec des serveurs de périphériques USB à un réseau pour la surveillance en ligne des conditions. Les solutions sans fil sont également prises en charge. Un logiciel Projector PRO individuel peut être démarré pour chaque analyseur XL2, affichant ainsi simultanément tous les écrans XL2 sur le moniteur du PC. Chaque analyseur XL2 peut être contrôlé depuis le PC hôte.
L’option de mesure à distance permet d’interroger les données de mesure XL2 en ligne via l’interface USB. Plusieurs analyseurs XL2 peuvent être intégrés dans une solution spécifique au client pour le contrôle qualité. Le XL2 agit comme un dispositif frontal pour des mesures précises.
