Impédancemètre

Vérifiez les lignes de haut-parleurs et détectez les défauts de câblage ou de charge.

Test de système de haut-parleurs distribués

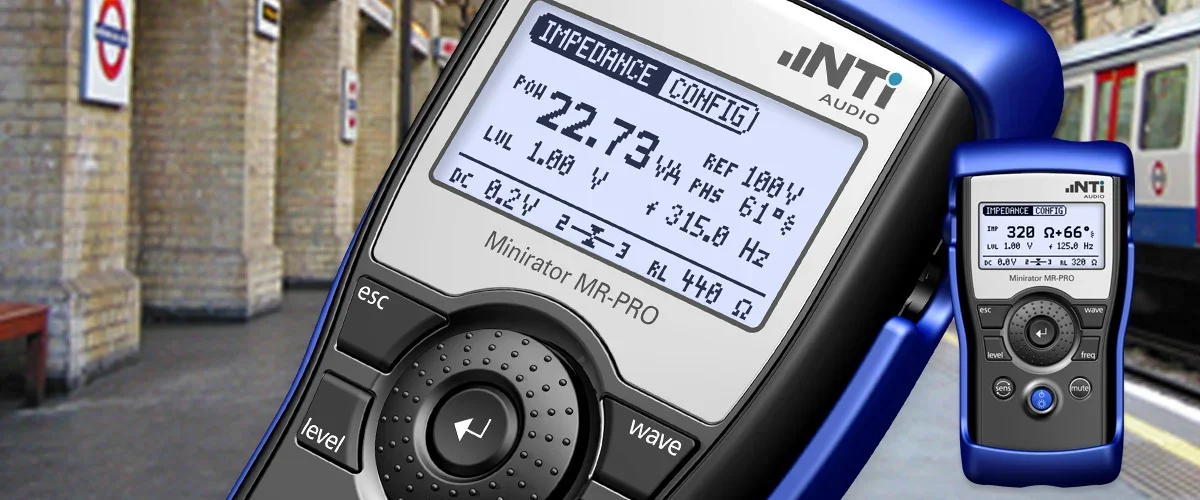

Le Minirator MR-PRO mesure l’impédance et la puissance nominale des systèmes de haut-parleurs distribués. Les écarts par rapport au résultat attendu identifient les problèmes tels que les mauvaises connexions, les connexions de prise incorrectes ou les courts-circuits. Utilisez l’adaptateur de protection 70 V / 100 V en option pour un fonctionnement sûr.

Mesure de la puissance et de l’impédance
Installations 70/100 V
Mise en service et maintenance

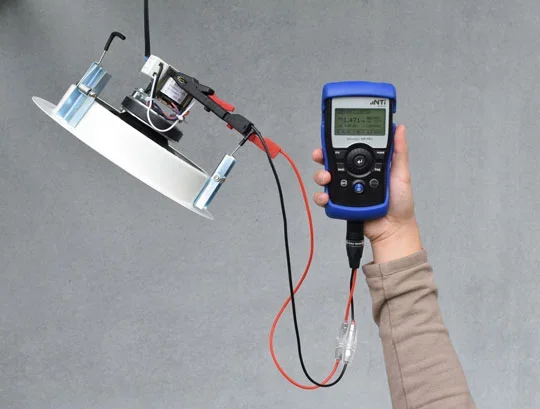

Test d’impédance avec le Minirator MR-PRO

Le test d’impédance prend en charge la vérification des installations de haut-parleurs distribués et affiche des informations détaillées sur la charge connectée. Le résultat du test indique si le système de haut-parleurs connecté est en bon état ainsi que le rapport de puissance d’amplificateur requis. La puissance est automatiquement calculée par l’impédance mesurée pour les systèmes 25 V, 35 V, 50 V, 70,7 V, 100 V, 140 V, 200 V.

Découvrez MR-PRO

Détection des problèmes d’installation

Le Minirator MR-PRO aide à détecter les problèmes, tels que

Haut-parleurs non connectés
Haut-parleurs mal connectés
Connexion à un mauvais branchement de transformateur, par exemple 1 W au lieu de 2 W
Courts-circuits
Autres produits externes, tels que les dispositifs d’alarme incendie connectés
Mauvais câble de connexion

Avantage de la technologie de mesure MR-PRO

Les vibrations et le bruit ambiant dans la zone du haut-parleur affectent généralement les résultats de mesure de l’impédance du haut-parleur d’autres instruments de test. La mesure d’impédance MR-PRO comprend une technologie permettant d’obtenir des lectures stables dans des environnements bruyants.

Conseils de mesure

Débranchez l’amplificateur 100 V du système de haut-parleurs distribué avant toute mesure.
La fréquence de test typique est de 1 kHz.

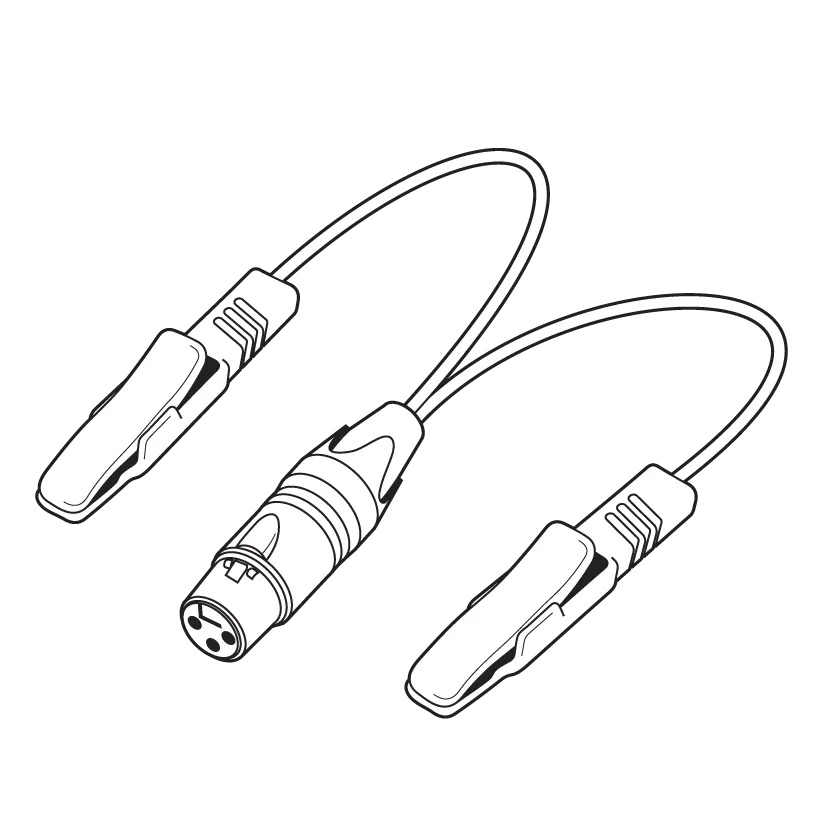

Adaptateur de protection 70 V / 100 V pour MR-PRO

Protège le Minirator MR-PRO contre les tensions appliquées accidentellement lors des tests d’impédance ou de puissance sur les systèmes de haut-parleurs distribués 70V/100V.
