Mise en service et inspection
Les systèmes de sonorisation (PA) dans les bâtiments tels que les aéroports, les gares, les centres commerciaux, les stades ou les salles de concert doivent clairement informer les personnes en danger des informations et des directions d’évacuation en cas d’urgence. Les personnes doivent recevoir des instructions compréhensibles afin de pouvoir réagir rapidement et de manière ordonnée – une exigence du Code de la sécurité des personnes.
À l’aide d’un instrument portatif, il est possible de mettre en service l’ensemble du bâtiment en mesurant le degré d’intelligibilité des annonces de sonorisation lorsque la compréhension sera la plus nécessaire.
- Niveau de l’annonce
- Intelligibilité de la parole STI
- Conforme aux normes EN 54-24, IEC 60268-16, IEC 50849, NFPA-72, UFC 4-021-01, FEMA Technical Bulletin
Aperçu
La mesure de l’intelligibilité de la parole fournit des informations utiles sur l’état actuel du système de sonorisation. Cela conduit à des conclusions importantes pour optimiser le système et améliorer l’intelligibilité. Pour ce faire, les paramètres suivants doivent être évalués :
- Niveau de l’annonce
- Bruit de fond
- Intelligibilité de la parole
Niveau de l'annonce
Le niveau de l’annonce doit dépasser le niveau de pression acoustique ambiant d’un minimum de 10 dB. Les niveaux inférieurs à cette valeur peuvent rendre plus difficile l’obtention d’une bonne intelligibilité de la parole. Ceci s’applique à tous les endroits où les annonces d’urgence sont transmises aux occupants du bâtiment. Le niveau d’annonce mesuré ne doit pas être inférieur à 65 dBA ni supérieur à 105 dBA à chaque position d’écoute. Une annonce plus forte n’est pas toujours meilleure ; l’intelligibilité de la parole diminue progressivement aux niveaux supérieurs à 80 dBA.

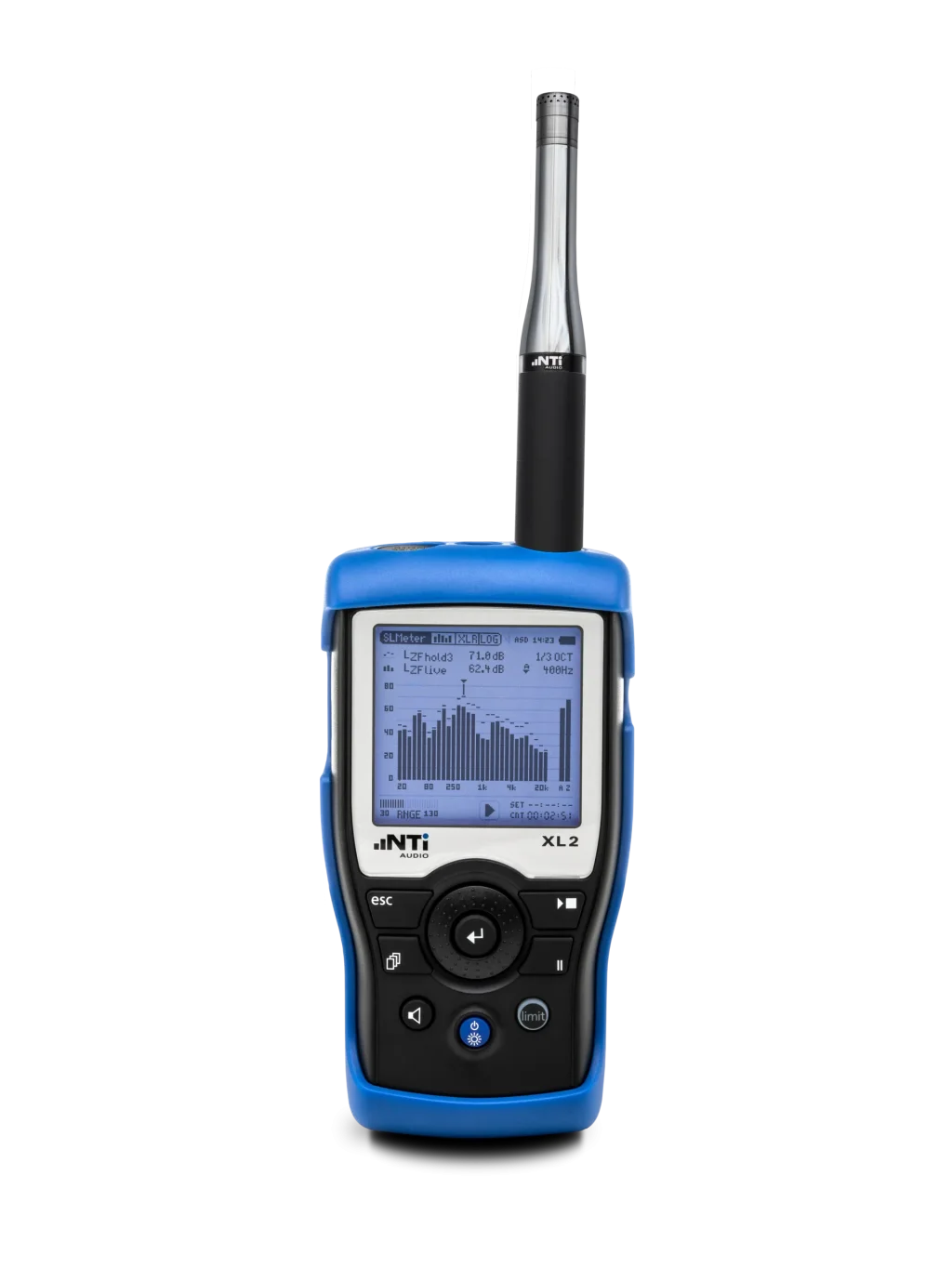

Le Sonomètre XL2 offre une solution puissante pour la mise en service et la vérification des installations d’évacuation vocale. Il mesure le niveau réel en direct, le niveau moyen dans le temps et le niveau d’annonce minimum/maximum. Tous les résultats sont automatiquement stockés sur une carte SD amovible, y compris le numéro de position de mesure. Cela permet de gagner un temps précieux lors de la documentation.
La mesure du niveau d’annonce elle-même doit prendre 60 secondes à chaque position conformément à la norme ISO 7240. Si le système de sonorisation comprend un microphone pour les annonces d’urgence vocales, le TalkBox de NTi Audio sert d’excellent haut-parleur de référence. Il diffuse des annonces préenregistrées ou des messages personnalisés au niveau de pression acoustique recommandé dans le microphone vocal, jusqu’à ce que vous ayez terminé la vérification à toutes les positions de mesure. Vos propres signaux d’annonce peuvent être chargés sur la carte mémoire et sont lus en boucle de manière transparente.
Bruit de fond
Tout d’abord, mesurez le bruit de fond typique à vos positions désignées pendant une période représentative (par exemple, 30 secondes) et stockez les relevés, y compris le spectre de bruit, en résolution de bande d’octave. L’intelligibilité de la parole dépend fortement du rapport signal/bruit – vous avez donc besoin de cette mesure plus tard pour la correction du bruit ambiant de l’évaluation de l’intelligibilité de la parole.
Intelligibilité de la parole STI
L’analyseur XL2, avec l’option STIPA installée, mesure l’intelligibilité de la parole conformément à la dernière révision de la norme IEC 60268-16:2020 (édition 5) et aux éditions antérieures. Il offre une correction du bruit ambiant et une moyenne automatisée pour les mesures répétées. Le XL2 affiche l’indice de transmission de la parole (STI) et l’échelle d’intelligibilité commune (CIS), accompagnés des niveaux individuels et des indices de modulation des sept bandes d’octave.
Fonctionnalités
- Mesure conformément à la norme IEC 60268-16 (éditions 2, 3 et 4)
- Correction du bruit ambiant
- Moyenne automatisée
- Affichage des indices de modulation
Annonces par des personnes
Le TalkBox de NTi Audio est requis pour les systèmes audio avec microphones vocaux. Le TalkBox alimente le signal de test d’intelligibilité de la parole spécial dans le microphone de l’opérateur des systèmes de sonorisation. Il présente l’émission de signal acoustique normalisée de type vocal simulant un interlocuteur humain conformément à la norme IEC 60268-16, à des niveaux normalisés. Cette configuration prend en compte l’ensemble du trajet du signal pour une mesure STIPA précise. Il comprend tous les effets du microphone et de l’environnement de l’opérateur.
Le TalkBox offre deux avantages majeurs pour les mesures STIPA :
- Une couverture de test étendue et une injection de signal de test facile à gérer.
- Les écarts de fréquence d’échantillonnage sont complètement éliminés – un piège dangereux lors de l’utilisation de lecteurs CD portables
Annonces préenregistrées à partir de supports de stockage de masse
Le Minirator MR-PRO est utilisé comme générateur de signal de test pour l’injection de signal électrique dans les systèmes de sonorisation qui utilisent couramment des messages d’alarme provenant d’un disque dur (systèmes sans microphone).
Outil de création de rapports STI
L’outil de création de rapports STI crée des rapports de mesure conformément aux normes
- AS 1670.4
- CEN/TS 54-32:2015
- DIN EN 50849:2017
- IEC 60268-16
- ISO 7240-19:2007
- VDE V 0833-4-32:2016
- VDE 0828-1:2017-11
L’outil calcule l’effet du bruit ambiant réel causé par le public sur l’intelligibilité de la parole mesurée. Ainsi, il vous fournit l’intelligibilité de la parole attendue en STI ou CIS lors d’annonces d’urgence réelles.
Configuration système requise :
- PC exécutant Windows XP, 7, 8 et 10
- Excel 2010, 2013 ou 2016 (32 bits ou 64 bits)
Configuration
-
Kit XL2 pour la mise en service et l’inspection des Systèmes d’Evacuation Vocale
y compris
- Analyseur audio et acoustique XL2
- Option STIPA pour XL2
- Microphone de mesure M4262
- Minirator MR-PRO
- Câble ASD pour XL2
- Fiche de test de câble (MR-PRO)
- 2x adaptateur secteur
- 3x certificats d’étalonnage
- Mallette de transport Exel
En option, selon les besoins :
TalkBox
pour les annonces faites par des personnes
Certificat d’étalonnage pour TalkBox
Produits utilisés pour Mise en service et inspection
-

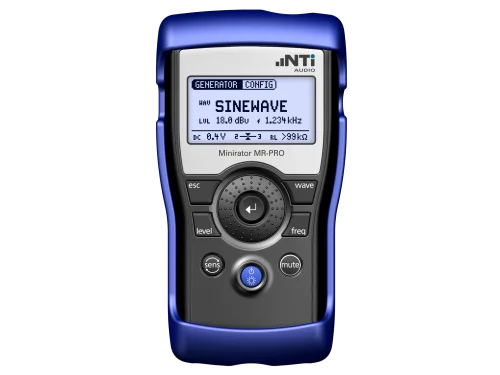

Minirator MR-PRO / MR2
En savoir plusGénérateur de signaux analogiques portable pour les tests audio.
