Sprachverständlichkeit STIPA

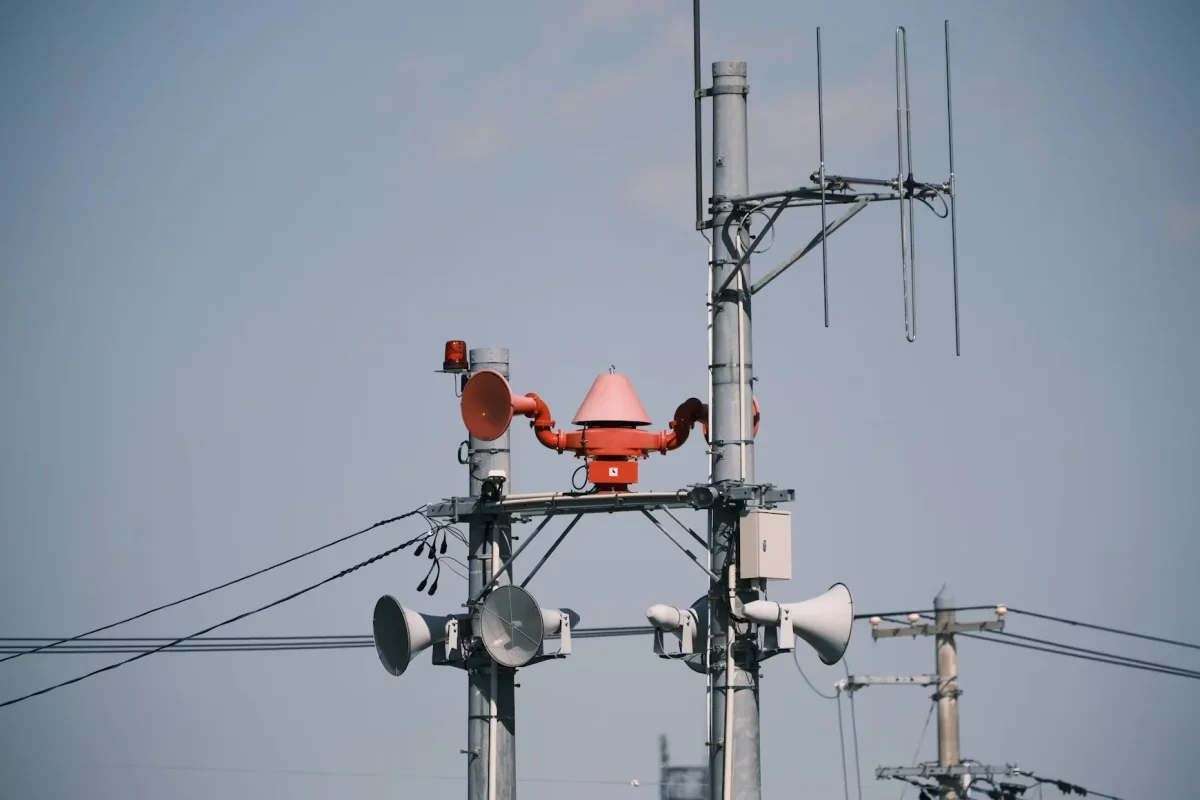

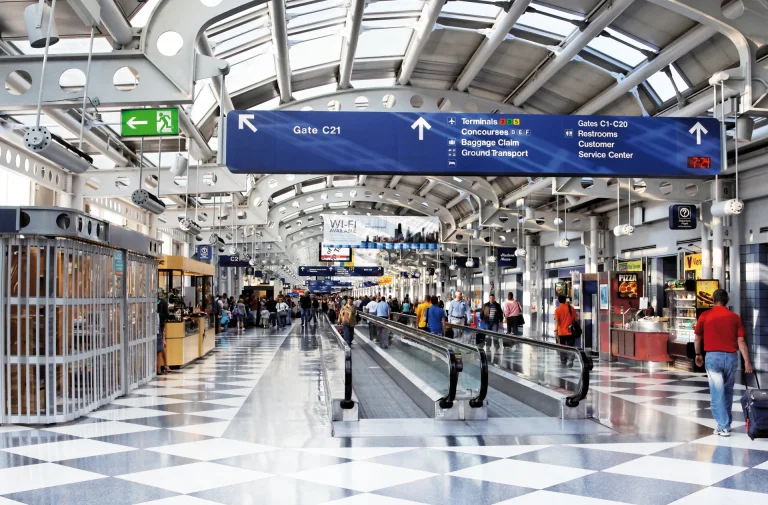

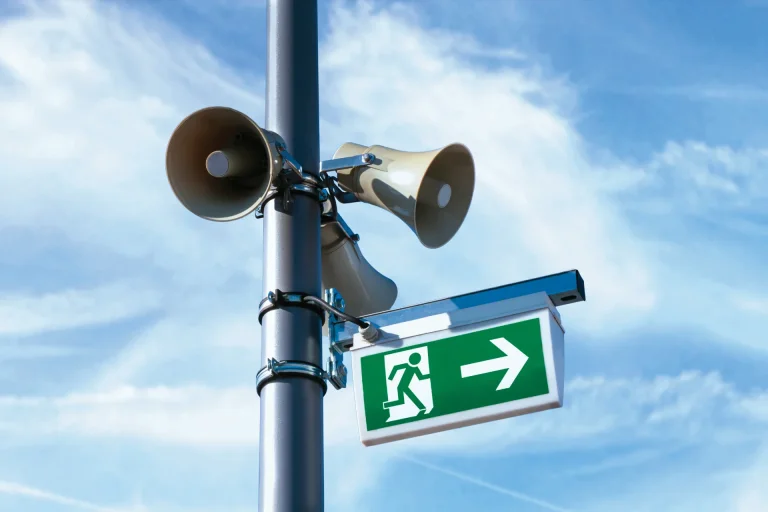

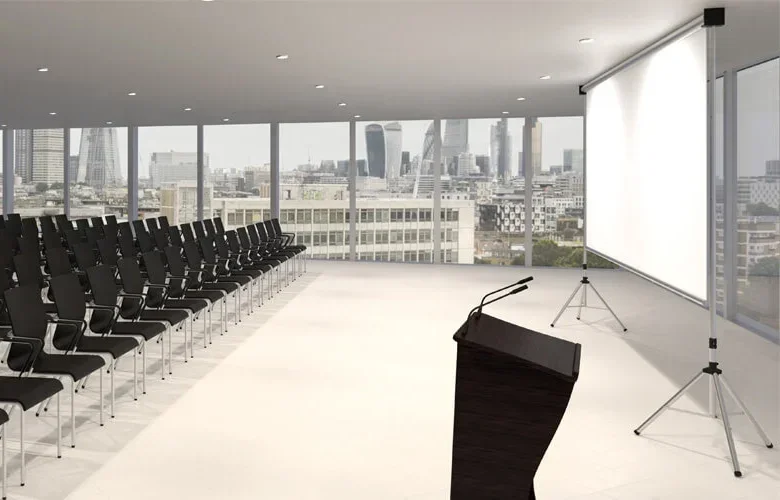

Sprachliche Durchsagen in öffentlichen Bereichen wie Klassenzimmern, Konferenzsälen, Einkaufszentren, Stadien, Bahnhöfen, Flughäfen, Konzertsälen oder ähnlichen Orten sollten für das Publikum gut verständlich sein. Insbesondere ist es wichtig, gefährdete Personen im Notfall klar über Fluchtinformationen und -wege zu informieren. Daher ist es unerlässlich, die Sprachverständlichkeit an diesen Orten mit einer reproduzierbaren und genauen Methode zu überprüfen.
Der Speech Transmission Index (STI) ist der am meisten anerkannte standardisierte Parameter zur Beurteilung der Verständlichkeit einer gesprochenen Nachricht.
- Analyse der Sprachverständlichkeit STI
- Messverfahren
- Standardisierte Berichterstattung der Ergebnisse
Grundlagen
Die Sprachverständlichkeit wird gemessen, indem ein bekanntes Signal (das STIPA-Testsignal) wiedergegeben und die Qualität dieses Signals an den einzelnen Messpositionen gemessen wird. Die Norm IEC 60268-16 für STI definiert, wie jede Verschlechterung des Signals gemessen und das Ergebnis der Verständlichkeit als eine einzige Zahl von 0 (unverständlich) bis 1 (ausgezeichnete Verständlichkeit) angezeigt wird. Maßeinheiten sind STI (Speech Transmission Index) oder CIS (Common Intelligibility Scale).
Faktoren, die die Sprachverständlichkeit beeinflussen
- Schalldruckpegel (Sprache muss laut genug, aber nicht zu laut sein)
- Umgebungspegel (z. B. Menschenmengen oder vorbeifahrender Verkehr)
- Nachhallzeit (Schall wird von glatten Oberflächen reflektiert; wir brauchen einige, aber nicht zu viele Reflexionen)
Auch, wenn eine Lautsprecheranlage (PA) für die Durchsagen verwendet wird
- Frequenzgang der PA-Anlage (z. B. zu viel Bass)
- Signal-Rausch-Verhältnis (d. h. Qualität des Systems)
Das STIPA-Testsignal
Das STIPA-Testsignal besteht aus einem Rosa Rauschen, das in die Oktavbänder von 125 bis 8000 Hz zerlegt wird. Jedes dieser Oktavbänder wird dann mit unterschiedlichen Frequenzen einer Pegelmodulation unterzogen. Die Modulation und der Bereich ahmen die Stimme einer Person mit ihrer sich im Laufe der Zeit ändernden Intensität nach. Dennoch klingt das STIPA-Testsignal nicht wie eine menschliche Stimme; es ist ein moduliertes rosa Rauschen.
An Orten wie Klassenzimmern, in denen keine PA-Anlage installiert ist, sollte das STIPA-Testsignal von einem geeigneten Lautsprecher an der Position und mit dem typischen Schalldruckpegel des Sprechers (des Lehrers) wiedergegeben werden. Anforderungen an einen solchen Lautsprecher sind in der Norm IEC 60268-16 definiert, die besagt, dass der typische Pegel eines menschlichen Sprechers 60 dBA @ 1 m Abstand entspricht.
Darüber hinaus definiert die Norm ITU-T P.51 einen geeigneten Lautsprecher als einen solchen, bei dem die Abstrahlcharakteristik im Wesentlichen der eines menschlichen Mundes entspricht.

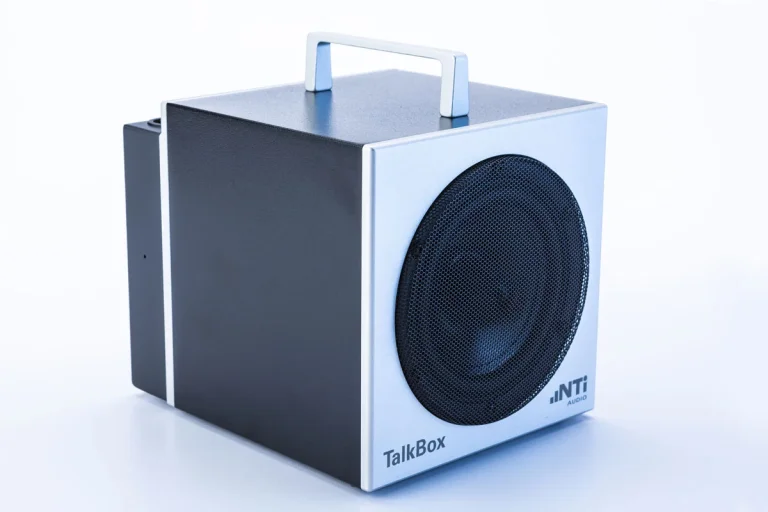

Der akustische Signalgenerator Talkbox mit eingebautem Lautsprecher ist für diese Anwendung konzipiert.

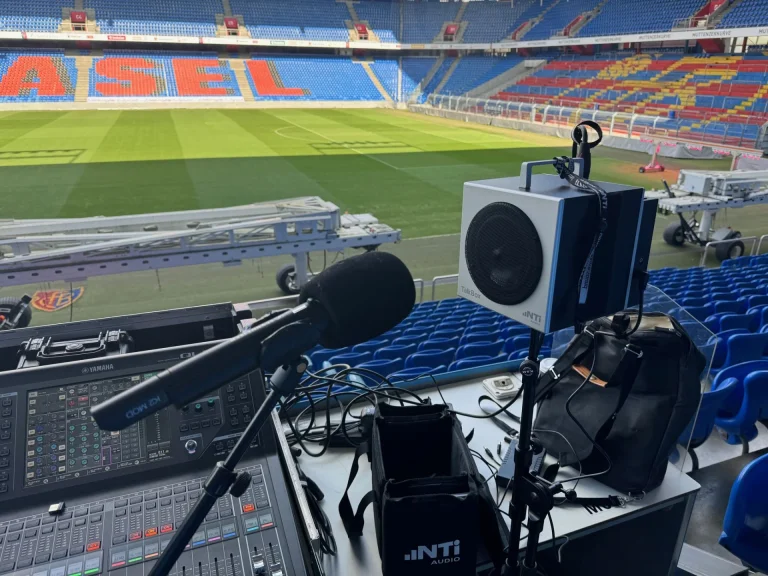

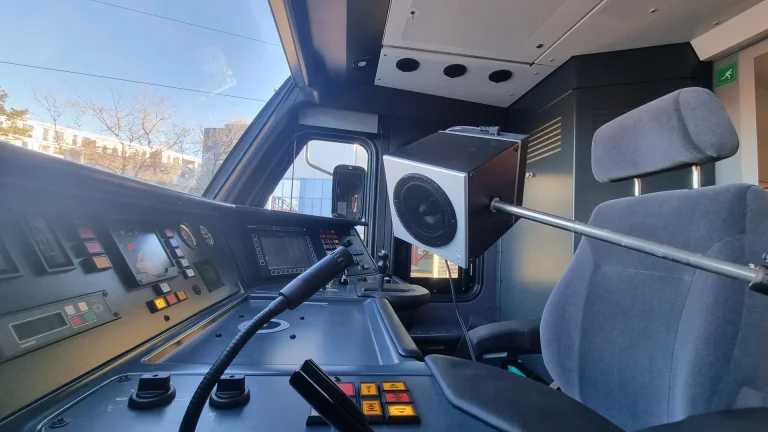

An Orten, an denen die Durchsage von einem Sprachmikrofon aufgenommen und dann über eine PA-Anlage übertragen wird, muss das STIPA-Testsignal akustisch in das Mikrofon eingespielt werden. Zu diesem Zweck ist ein geeigneter Lautsprecher erforderlich, um das standardisierte sprachähnliche akustische Signal, das einen menschlichen Sprecher simuliert, gemäß IEC 60268-16 mit den korrekten Pegeln darzustellen. Dieses Setup berücksichtigt den gesamten Signalweg für eine genaue Messung der Sprachverständlichkeit, einschließlich aller Auswirkungen des Mikrofon- und der Umgebung des Bedieners.

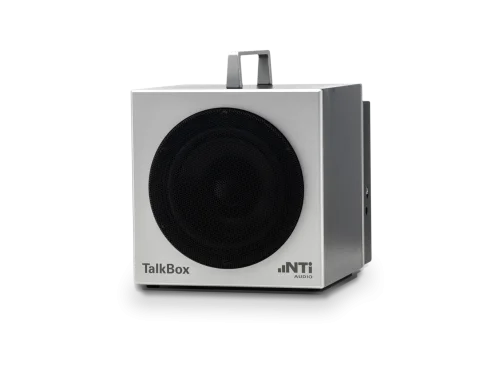

Der akustische Signalgenerator Talkbox mit eingebautem Lautsprecher ist für diese Anwendung konzipiert.
Wenn der Ort aus einer PA-Anlage mit einer Festplatte zur Wiedergabe vorab aufgezeichneter Durchsagen besteht, muss das STIPA-Testsignal elektronisch von einem externen Tongenerator eingespeist werden. Dieser Generator muss in der Lage sein, das STIPA-Testsignal kontinuierlich mit wählbaren Leitungspegeln abzuspielen.

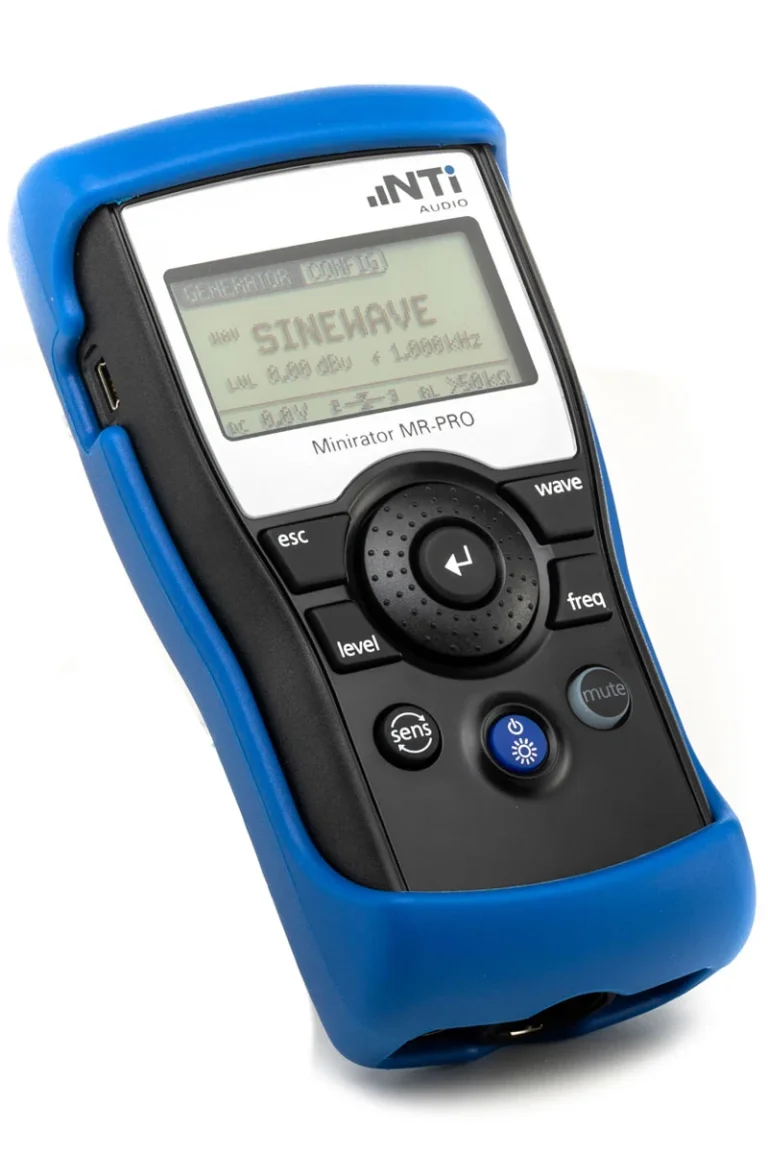

Der Audiosignalgenerator MR-PRO ist für diese Anwendung konzipiert.
Für die Auswertung des akustischen STIPA-Testsignals benötigen Sie einen STI-Analysator. Es wird empfohlen, dass dieses Gerät handlich und tragbar ist. Der Grund dafür ist, dass Sie für die vollständige STI-Beurteilung eines Raumes in der Regel mehrere Messungen an verschiedenen Positionen durchführen müssen, von denen jede 15 Sekunden dauert.
Nachdem Sie diese Daten gemittelt und optional eine Umgebungskorrektur angewendet haben, ist es für Sie von Vorteil, die Ergebnisse sofort zu überprüfen. Dies ermöglicht es Ihnen, bei Bedarf sofort Änderungen an der Akustik des Raumes vorzunehmen, um die Sprachverständlichkeit zu verbessern und erneut zu messen.

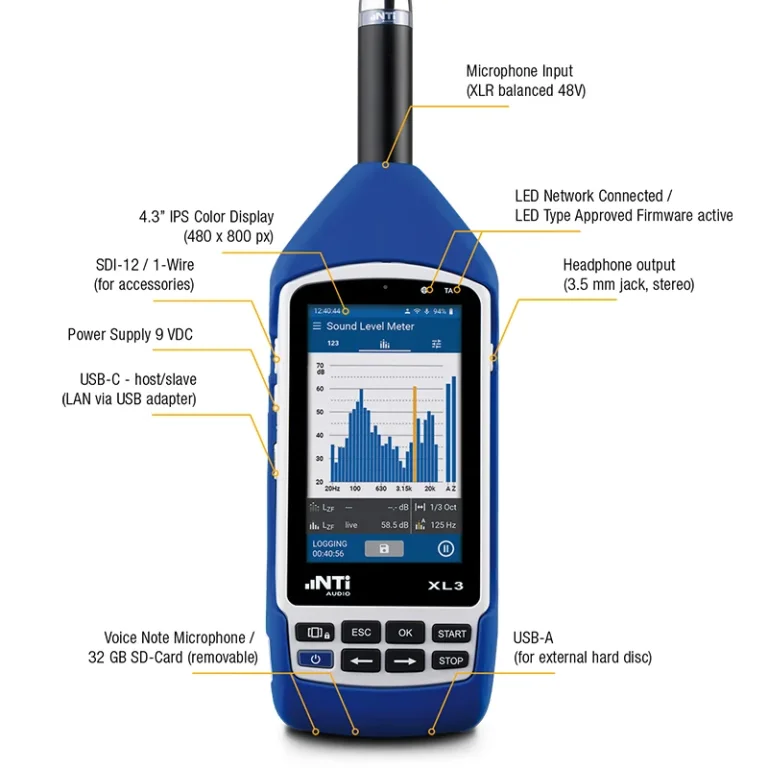

Die Analysatoren XL3 und XL2 sind beide in der Lage, STIPA-Messungen durchzuführen.

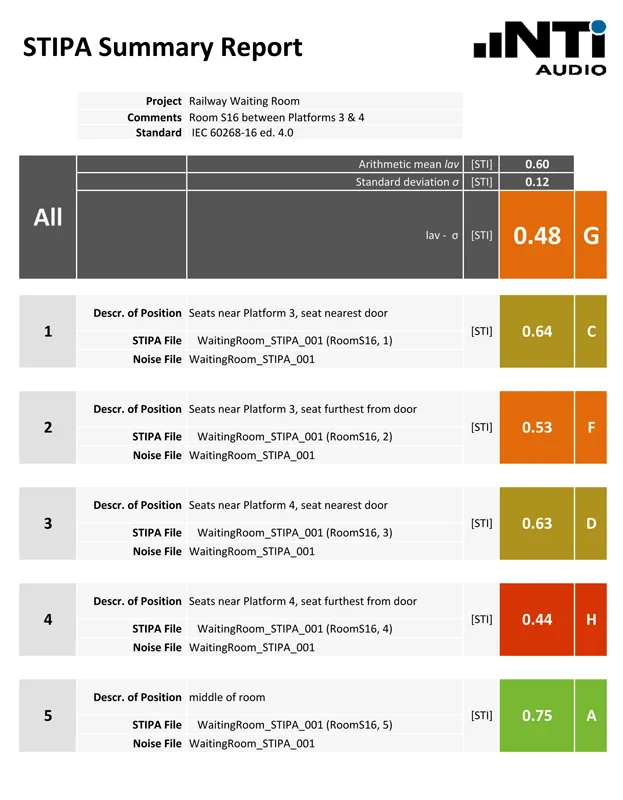

STI-Berichtstool
Die abschließende Aufgabe einer STI-Beurteilung ist die Erstellung eines Messberichts gemäß einer oder mehreren der folgenden Normen
- AS 1670.4
- CEN/TS 54-32:2015
- DIN EN 50849:2017
- IEC 60268-16
- ISO 7240-19:2007
- VDE V 0833-4-32:2016
- VDE 0828-1:2017-11
Sie könnten daher ein Tool gebrauchen, das einen solchen Bericht erstellt und zusätzlich die Auswirkungen des Umgebungslärms auf das STI-Ergebnis berechnet.
Das STI-Berichtstool bietet eine solche Lösung.
Systemanforderungen:
- PC mit Windows XP, 7, 8 und 10
- Excel 2010, 2013 oder 2016 (32 Bit oder 64 Bit)
Sprachverständlichkeit optimieren
Die beste Verständlichkeit wird bei Durchsagepegeln im Bereich von 70-80 dBSPL erreicht. Bei einem höheren Schalldruckpegel greift der Selbstschutzmechanismus des Ohrs ein, was sich in einem reduzierten STI-Ergebnis widerspiegelt. Wenn Sie beispielsweise eine perfekte Verständlichkeit von 1,00 STI in einem Raum mit einem Sprecherpegel von 70 dBSPL gemessen haben, würde sich die maximale Verständlichkeit in dem Raum auf 0,90 STI reduzieren, wenn der Durchsagepegel auf 90 dBSPL ansteigen würde.
4 Steps to the Speech Intelligibility Report
Download Quick Guide to STI Measurement
-

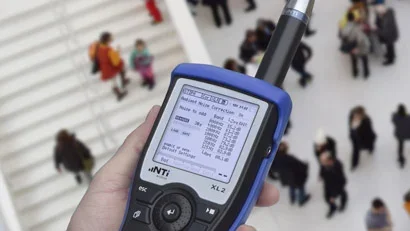

Nehmen Sie die Hintergrundgeräusche mit einem XL2- oder XL3-Analysator auf, wenn der Ort voll ist.
-

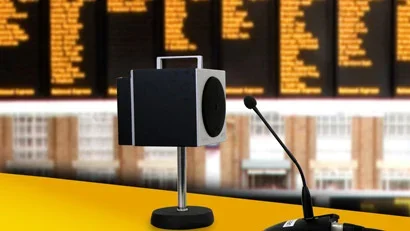

Platzieren Sie bei leeren Räumlichkeiten (z.B. nachts) eine TalkBox vor das Mikrofon des Sprechers.
-

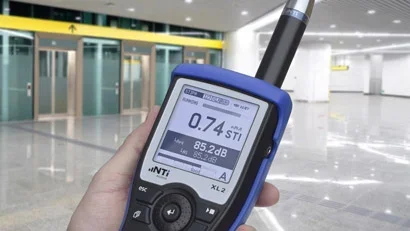

Drücken Sie die Starttaste am XL2 oder XL3, um den STI zu messen.
-
Drucken Sie Ihren Bericht.
Häufig gestellte Fragen
Verwenden Sie den XL2 mit einem geeigneten Messmikrofon und führen Sie vor und nach der Messung eine schnelle akustische Kalibrierung mit einem Schallkalibrator durch (typischerweise 94 dB bei 1 kHz). Dies schafft nachvollziehbare Ergebnisse und hilft, Setup- oder Mikrofonprobleme frühzeitig zu erkennen.
Für STIPA wird MR PRO häufig verwendet, um das STIPA-Testsignal elektronisch in die Leitungseingänge von PA- und Sicherheitsanlagen einzuspeisen, während ein NTi-Analysator wie der XL2 die Sprachverständlichkeit misst und bewertet. Bei der täglichen Optimierung liefert MR PRO stabile Testsignale zur Verfolgung der Signalkette, zur Pegeljustierung, zur Überprüfung der Polarität und zur schnellen Fehlersuche im System zusammen mit NTi-Messgeräten.
