Bauakustik

Bauakustik zuverlässig messen und optimieren.<br/>

Schallschutzprüfungen müssen nicht den ganzen Tag dauern

Frühere Messungen wiederverwenden – Zeit sparen

Gleichzeitige Messungen in mehreren Räumen – alles von einem Techniker

Sofortige, vollständige Ergebnisse – keine Rückkehr zur Baustelle erforderlich

Vorherige Messungen wiederverwenden

Bei vielen Schallschutzprüfungen werden die Messungen in verschiedenen Räumen auf die gleiche Weise durchgeführt.
Messwerte wiederverwenden.
- T2 – Nachhall im Empfangsraum
- B2 – Hintergrundgeräusche im Empfangsraum
- L1 – Pegel des rosa Rauschens im Sende-Raum

Eine Person kann den gesamten Test durchführen

Bedienen Sie mehrere Geräte aus der Ferne in Sende- und Empfangsräumen.

So kann ein einziger Techniker den gesamten Messvorgang steuern.

Ideal für die Prüfung mehrerer Räume.

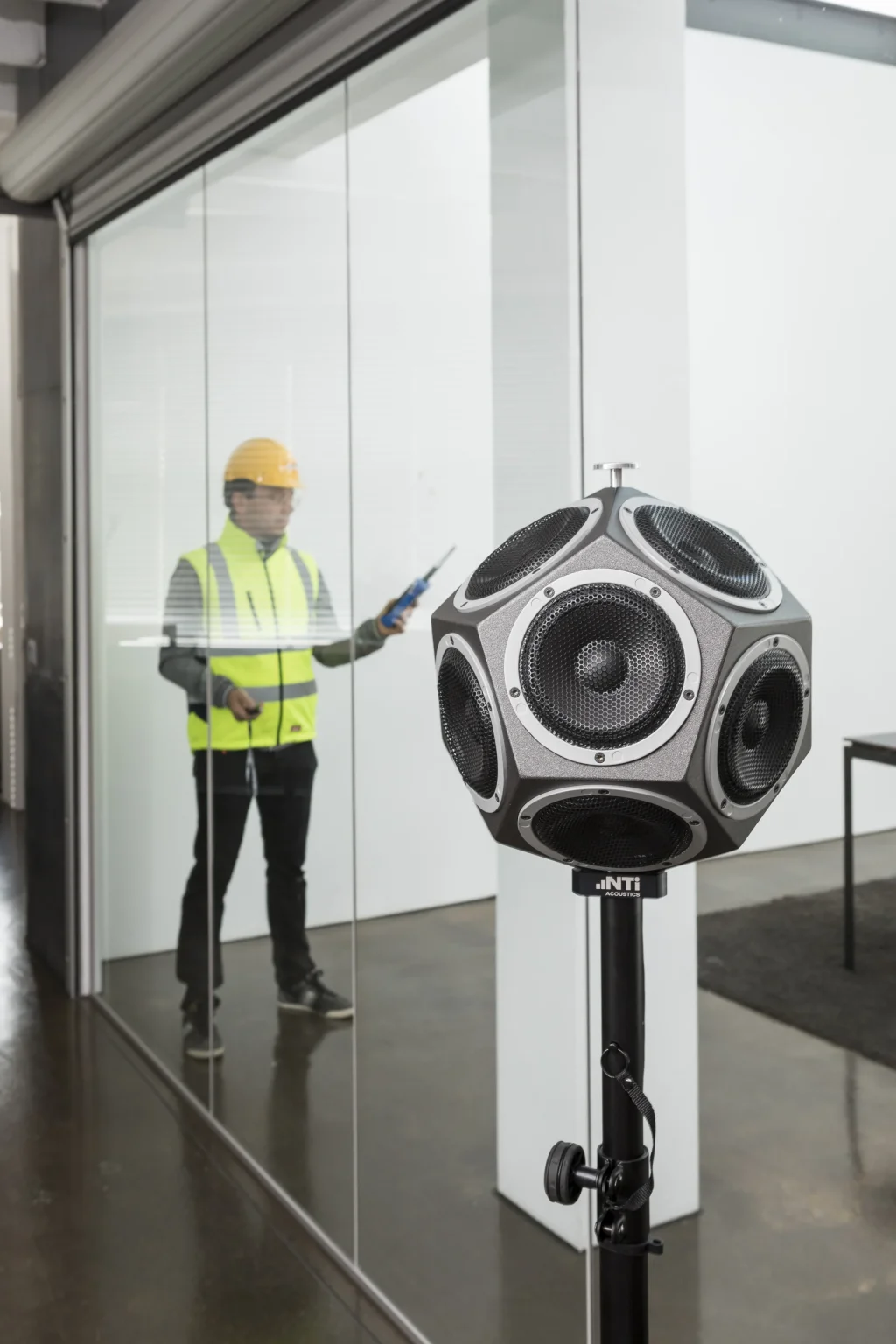

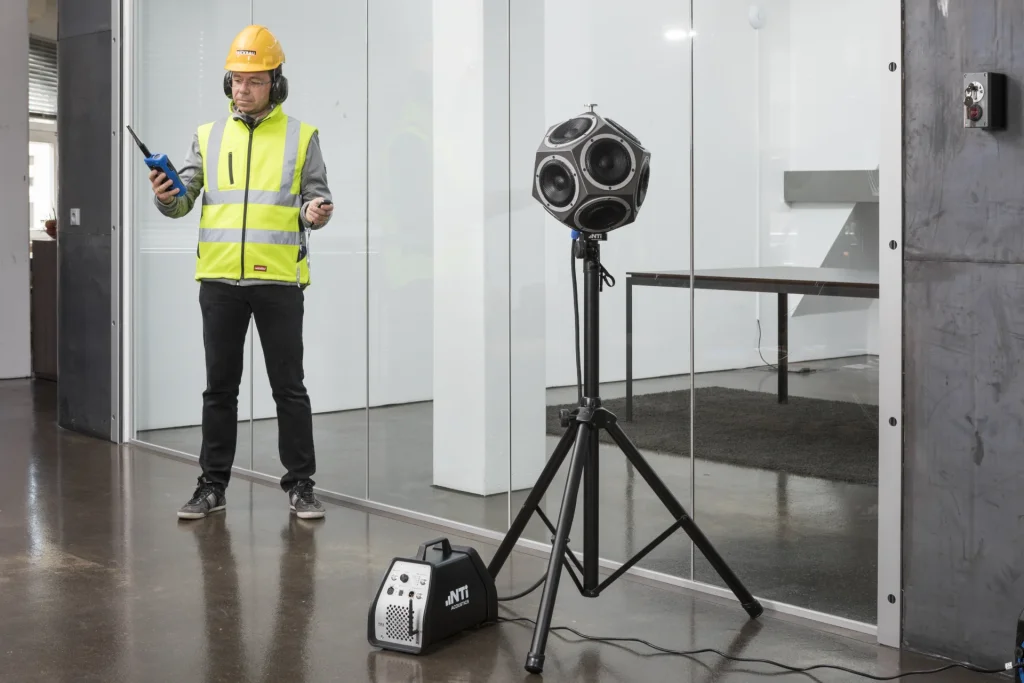

Nti Ds3 Xl2 Sound Insulation Measurement Safety Clothing Portrait

Erfahren Sie das Ergebnis, bevor Sie die Seite verlassen

Dank der sofortigen Analyse am Messgerät können Sie die Einhaltung der Vorschriften umgehend überprüfen.

Falls etwas fehlt, können Sie das noch korrigieren, bevor Sie das Gebäude verlassen.

Keine Überraschungen später im Büro.

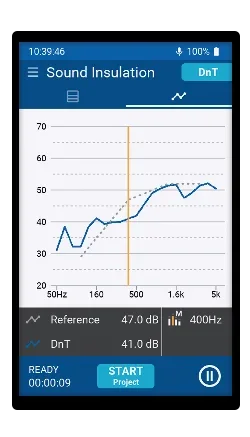

Schalldämmungsergebnis nach DnT beim XL3

Ein schnellerer Messablauf

Mit den Systemen von NTi Audio können Sie den gesamten Prozess optimieren:

Führen Sie die Messungen in der Reihenfolge durch, die für Sie und den Standort am besten geeignet ist
Wiederverwendung der RT60- und Hintergrundgeräuschmessungen
Mehrere Geräte gleichzeitig aus der Ferne bedienen – sowohl im Sende- als auch im Empfangsraum
Die Ergebnisse werden sofort auf dem Messgerät angezeigt

Das Ergebnis: weniger Wiederholungsarbeiten, weniger Baustellenbesuche und eine schnellere Projektfertigstellung, mit

Genauigkeit von Schallpegelmessgeräten der Klasse 1
Normgerechte Messungen der Bauakustik
Integrierter Arbeitsablauf von der Messung bis zum Bericht

Nti Building Acoustic Set Setup Ds3 Pa3 Xl

In beliebiger Reihenfolge messen

Projekte verlaufen selten nach einem perfekten Ablaufplan.

Manchmal müssen Messungen von Hintergrundgeräuschen und Nachhallzeiten warten, bis das Gebäude geräumt ist.

Mit den Lösungen von NTi Audio können Sie Messungen durchführen, sobald die Bedingungen es zulassen, und gleichzeitig das gesamte Projekt übersichtlich organisieren.

Entwickelt für umfangreiche Messkampagnen

Später im Büro, wenn Ihr XL3 mit Ihrem Netzwerk verbunden ist (WLAN oder Ethernet), stehen die Ergebnisse auf Ihrem PC aus der Ferne zur Verfügung. Mit nur zwei Klicks ordnet der Sound Insulation Reporter alle Messungen automatisch.

Selbst Projekte mit Hunderten von Tests lassen sich leicht überprüfen und dokumentieren.

Zu den Funktionen gehören:

Ergebnisse zur Luftschall-, Trittschall- und Fassadenschalldämmung
Übersichtliche Projektdarstellung aller Messwerte
Massgeschneiderte, normkonforme Berichterstattung

Welche Instrumente brauchen Sie?

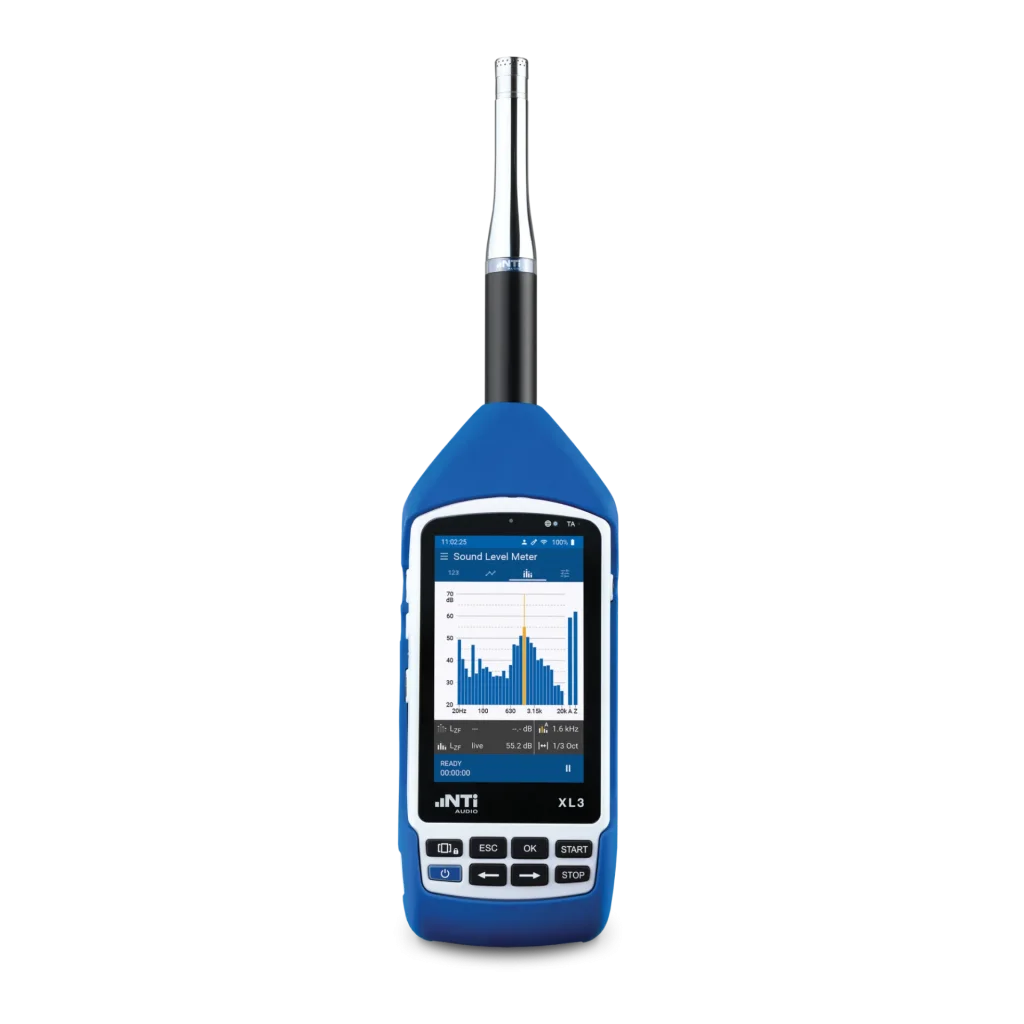

XL3 Schallpegelmesser

Das Schallpegelmessgerät XL3 ist in der Lage, die erforderlichen akustischen Parameter gemäß den Normen zu messen. Dazu gehören die Schallpegel im Sende- und Empfangsraum, der Hintergrundlärm sowie die Nachhallzeit, die den Raumeffekt quantifiziert.

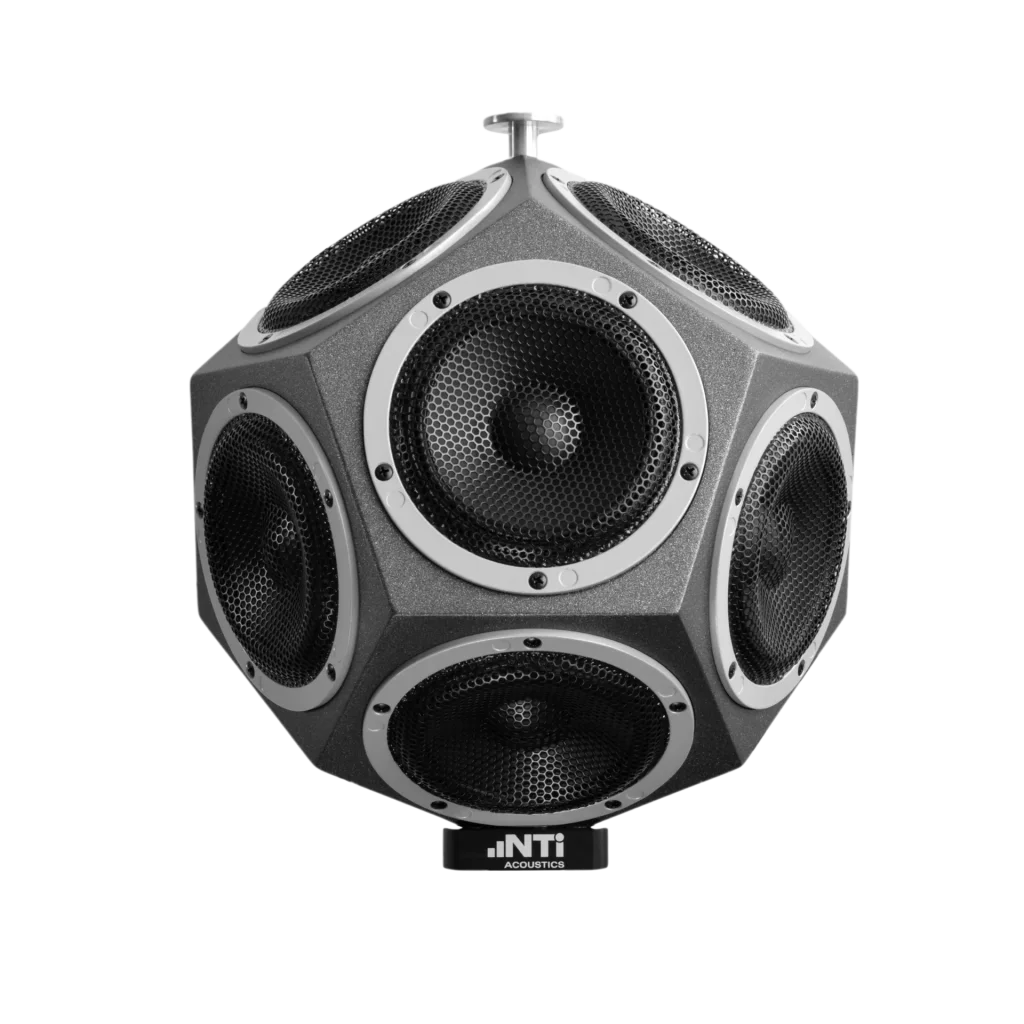

Dodekaeder DS3 und Zubehör

Der Dodekaeder-Lautsprecher DS3 erfüllt als Schallquelle für Luftschallmessungen in Verbindung mit dem Leistungsverstärker PA3 alle Anforderungen der Norm ISO 16283. Darüber hinaus bieten wir beeindruckende Leistungsdaten: Mit einem Gewicht von nur 7,5 kg und einer typischen Schallleistung von 120,5 dB lässt sich der DS3 bequem vor Ort transportieren. Per Knopfdruck auf der mitgelieferten Funkfernbedienung kann das Testsignal bequem von außerhalb des Senderaums ein- und ausgeschaltet werden.

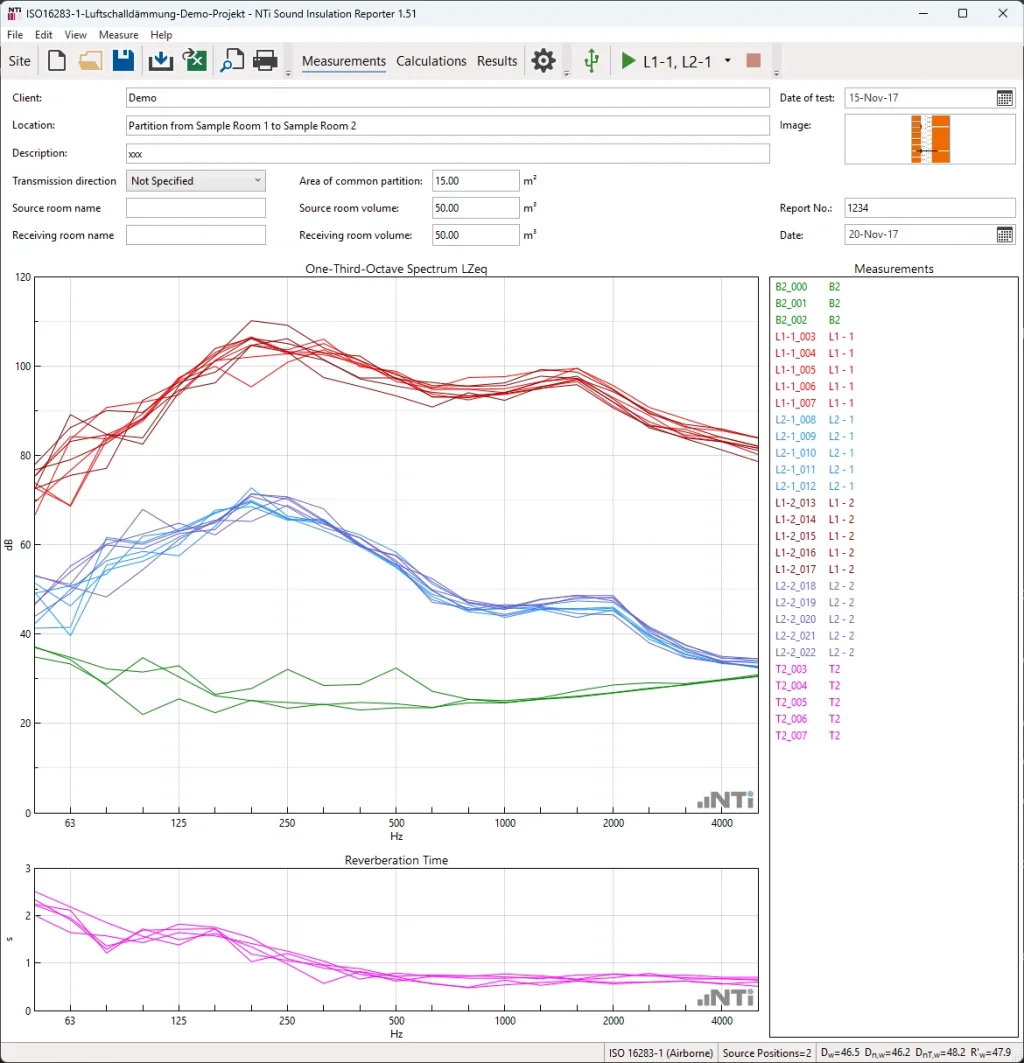

Reporting Software

Der Einsatz einer professionellen Software zur Prozesssteuerung und Ergebnisauswertung vereinfacht die Aufgabe erheblich. Die mit dem Schallpegelmesser XL3 erfassten Messergebnisse lassen sich problemlos in den Sound Insulation Reporter importieren. Diese PC-Software berechnet dann die erforderlichen Ergebnisse für die Luft- und Trittschalldämmung gemäß den ausgewählten Normen.

Optionale Geräte, die Sie möglicherweise benötigen

Normhammerwerk

Das Normhammerwerk TM EOS2 erzeugt die Schläge auf den Boden, um den Trittschallschutz zu bestimmen. Die Hämmer dieses von der PTB zugelassenen Präzisionsgeräts schlagen mit einer vorgegebenen Frequenz und einer konstanten, gemessenen Kraft auf den Boden. Die ferngesteuerte TM EOS2 entspricht den Normen für die Bauakustik.

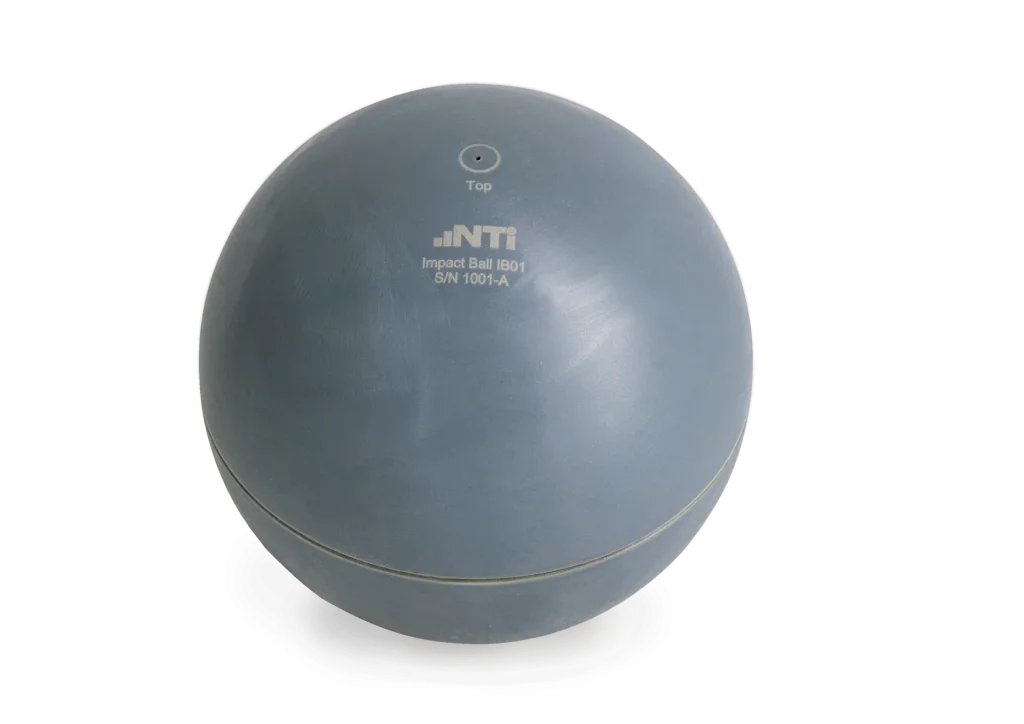

Impact Ball

Der IB01 Impact Ball ist eine leichte, einfach zu bedienende und professionelle Schallquelle für Trittschalldämmungsmessungen von Böden und Treppen, mit einer idealen Leistung für Anwendungen in Holzgebäuden, die eine sehr genaue Darstellung menschlicher Aktivitäten und niederfrequenter Anregung bietet.

Einkaufsliste

Standard-Messkit für die Bauakustik

Dodekaeder-Lautsprecher DS3
Stativ für den Dodekaeder-Lautsprecher DS3
PA3 Leistungsverstärker mit eingebautem Signalenerator
XL3 Akustik-Analysator
M2230 Messmikrofon
1/2″ Windschutz 90 mm
Klasse 1 Schallkalibrator
XL3 Schalldämmung Bundle

Optional, je nach Bedarf:

Normhammerwerk TM EOS2
IB01 Impact Ball
Rucksack für XL3

Angebot anfordern Go Shopping Go Shopping

Was ist zu messen?

Die Bauakustik befasst sich damit, wie effektiv Schall zwischen Räumen gedämpft wird. Die wichtigste Messgröße ist die Schalldämmung, die durch den Vergleich der Schallpegel zwischen einem Quellraum und einem Empfangsraum ermittelt wird. Dazu wird ein kontrolliertes Schallsignal erzeugt, und die Differenz der gemessenen Pegel zeigt, um wie viel der Schall durch Wände, Böden oder Fassaden gedämpft wird.

Es werden zwei Hauptarten der Schallübertragung untersucht.

Die Luftschalldämmung gibt an, wie gut Bauwerke Geräusche abschirmen, die sich durch die Luft ausbreiten, wie beispielsweise Stimmen oder Verkehrslärm.
Die Trittschalldämmung misst Geräusche, die durch physikalische Einwirkungen wie Schritte verursacht werden, unter Verwendung einer standardisierten Schlagquelle.

Zusätzliche Parameter gewährleisten präzise Ergebnisse. Die Nachhallzeit (RT60) gibt an, wie lange der Schall in einem Raum nachhallt, und hilft dabei, die Messwerte zu normalisieren. Auch Hintergrundgeräusche müssen gemessen und korrigiert werden, da sie die Ergebnisse beeinflussen können.

Zusammen vermitteln diese Messungen ein klares Bild vom akustischen Verhalten eines Gebäudes und seiner Fähigkeit, für Komfort zu sorgen.

So messen Sie

Standards

Bauakustik-Messungen sind durch internationale und nationale Normen definiert.

Der optimierte Frequenzgang des Dodekaeder-Lautsprecher DS3 Kits gewährleistet präzise Messungen gemäß der Norm ISO 16283.
Das Normhammerwerk TM EOS2 entspricht den Normen ISO 10140, ISO 16283, ISO 717, DIN 52210, BS 5821, ASTM E 492 und SIA 181:2020
Die Sound Insulation Reporter Software entspricht den Normen ASTM E336, ASTM E413, ASTM E1007, ASTM E989, ASTM E966, ASTM E1332, BB93, DIN 4109, Document E, GB/T 19889, ISO 16283, ISO 140, ISO 717, ISO 10140, NEN 5077:2019, SIA 181:2006, SIA 181:2020.
Die von NTi Audio angebotene Lösung entspricht den Normen ISO 16283, ISO 140 und ASTM E336.
