Testen von Smart Devices
Diese Seite richtet sich an Hersteller, Reparaturbetriebe und Refurbisher von Smart Devices.
Wir zeigen, wie Sie umfassende Tests der Klangwiedergabequalität der in solchen Geräten integrierten Lautsprecher und Mikrofone durchführen.
Dabei erklären wir die gesamte Terminologie, damit Sie die Testprozesse klar und sicher verstehen.
Als führender Hersteller von Audio- und Akustik-Testinstrumenten sind wir Experten für:
- präzise Messungen
- intuitive Softwarepakete für Nachbearbeitung, Analyse und Reporting der Messergebnisse
- die Bereitstellung einer vollständigen Gesamtlösung
Hier sehen Sie, welche Vorteile Sie mit der NTi Audio Smart Device Testing Lösung erhalten.
- Smart-Device-Testing für integrierte Lautsprecher & Mikrofone in Elektronikgeräten.
- Produktionsreife, automatisierte Audiotests für Hersteller, Reparatur und Refurbishment.
- Open-Loop-Testing verstehen – inklusive wichtiger Begriffe und Ablauf.
- Komplettlösung: FX100 + M2010 + TalkBox + FX-Control für Analyse und Reporting.
Was sind intelligente Geräte?
Ein intelligentes Gerät ist ein elektronisches Gerät, das in der Lage ist, sich mit seinem Benutzer und anderen intelligenten Geräten zu verbinden, diese zu teilen und mit ihnen zu interagieren. Obwohl intelligente Geräte in der Regel klein sind, verfügen sie typischerweise über eine erhebliche Rechenleistung.
Wir beschäftigen uns nur mit Tests mit solchen intelligenten Geräten, die über eingebaute Lautsprecher oder Mikrofone verfügen.
Dies könnten intelligente Lautsprecher, mobile Geräte, Tablets, Gegensprechanlagen und Überwachungskameras sein.
Das Beispiel, das wir testen werden, ist der Amazon Echo Dot.
7 Schritte zur Prüfung intelligenter Geräte
-
Speichern Sie diese TestSignal.mp3-Datei in Ihrem Alexa My Media Service. Dies ist ein GlideSweep-Testsignal.
-
Speichern Sie diese AlexaAskMyMedia.wav-Datei in einem FX100WAVE-Ordner auf einem USB-Stick und stecken Sie diesen in den FX100. Dies ist eine gesprochene Nachricht, die Alexa auslöst.
-
Öffnen Sie diese TestingEchoDotLoudspeaker.fx-Datei mit der FX-Control PC-Software. Dies ist eine Konfigurationsdatei, um Ihren FX100 für den Amazon Echo-Test einzurichten.
-

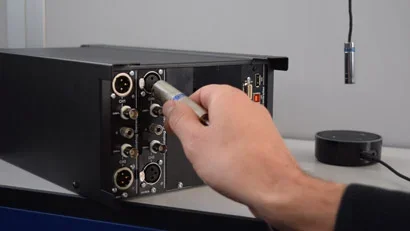

Platzieren Sie das M2010-Mikrofon über dem Amazon Echo Dot und schließen Sie es an den FX100-Eingangskanal 1 an.
-
Platzieren Sie die NTi Audio Talkbox vor dem Amazon Echo Dot und schließen Sie sie an den FX100-Ausgangskanal 1 an.
-
Drücken Sie Start. Der gesamte Test wird automatisch ausgeführt.
-
Die Ergebnisse werden automatisch angezeigt.
Die Instrumente, die Sie benötigen
Der Amazon Echo Dot enthält sowohl einen Lautsprecher als auch ein Mikrofon-Array, die nacheinander in einer Open-Loop-Konfiguration getestet werden können. Hier sind die Instrumente, die Sie für den Test benötigen:

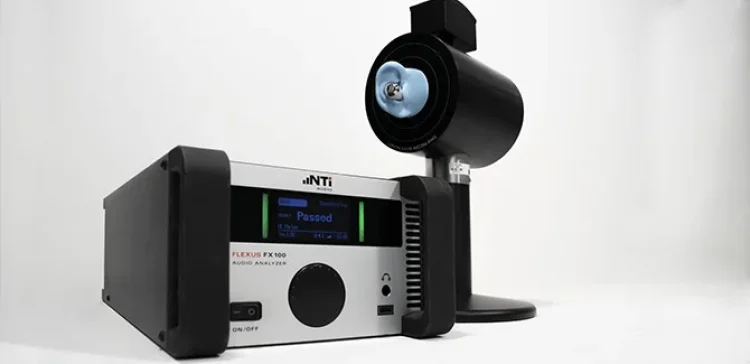

1) Der Audio Analyzer
Der FX100 Audio Analyzer wird verwendet, um die Sprachbefehle und Audio-Testsignale abzuspielen sowie die Ergebnisse zu analysieren und zu berichten.
FX100 Audio Analyzer Funktionen:
-
- Audio Generator & Analyzer in einem
- Für Forschung & Entwicklung und Qualitätskontrolle
- Zuverlässige Ergebnisse
- Maximale Messgeschwindigkeit
- Einfach zu bedienende, automatisierte Testausführung
2) Das Messmikrofon
Das M2010 Messmikrofon nimmt das Testsignal auf, das vom Lautsprecher des Smart Device kommt.
- Klasse 1 zertifizierter Frequenzgang
- Dynamikbereich 24-145 dB
- 1/2″ abnehmbare Mikrofonkapsel
3) Der kalibrierte Lautsprecher
Der TalkBox Calibrated Loudspeaker hat zwei Aufgaben:
- Er spielt das Audio-Testsignal ab, wenn das Mikrofon des Smart Device getestet wird.
- Er spielt die Sprachbefehle ab, um das Smart Device auszulösen, das Audio-Testsignal abzuspielen, wenn der Lautsprecher des Smart Device getestet wird.
4) Die Analyse- und Reporting-Software
Die FX-Control PC Software verarbeitet die Messsequenz, visualisiert und protokolliert die Messergebnisse. Sie kann auch verwendet werden, um die Testsignale im WAV- oder MP3-Format zu erzeugen.
Merkmale:
- Schnelle Einrichtung
- Hardware-Diagramm – eine Visualisierung zur Replikation des physischen Testaufbaus an anderen Standorten.
- Sequenzmodus – einzelne Messungen können zu Testsequenzen kombiniert werden, einschließlich Toleranzbehandlung und Gut/Schlecht-Ergebnis, wodurch ein Test-Workflow entsteht, der für den Bediener leicht verständlich ist.
Welche Werte werden gemessen?
Die in diesem Test gemessenen Lautsprecherwerte sind:
- Frequenzgang in dBSPL
- Klirrfaktor in %
- Empfindlichkeit @ 1 kHz in dBSPL
- THD @ 1 kHz in %
- Steilheit (Rub&Buzz) Antwort in Pa/s
Die in diesem Test gemessenen Mikrofonwerte sind:
- Frequenzgang in dBV
- Klirrfaktor in %
- Empfindlichkeit @ 1 kHz in dBV
- THD @ 1 kHz in %
Die Open-Loop-Herausforderung
Smart Devices müssen mit einem “Open Loop”- anstelle eines “Closed Loop”-Test getestet werden. Konzeptionell können Open-Loop-Tests etwas anspruchsvoller sein, da die Testverfahren ein paar Schritte mehr haben als bei Closed-Loop-Tests. Auch sind nicht alle kommerziell erhältlichen Analysatoren in der Lage, Open Loops zu testen.
Glücklicherweise stellt die NTi Audio Smart Device Testing Lösung sicher, dass Open-Loop-Tests überhaupt keine Herausforderung darstellen.
Für Ihr Interesse und Verständnis diskutieren wir nun den Unterschied zwischen Open- und Closed-Loop-Tests:
-
Ein Lautsprechertest mit geschlossenem Regelkreis
Ein Lautsprechertest wird als „geschlossen“ definiert, wenn der Generator direkt mit dem zu prüfenden Lautsprecher verbunden ist. Daher verbinden wir bei einem Lautsprechertest mit geschlossenem Regelkreis den Tongenerator direkt mit den Kabeln auf der Rückseite des zu prüfenden Lautsprechers und spielen das Testsignal ab. Die Reaktion des Lautsprechers auf dieses Testsignal wird mit einem Messmikrofon gemessen und vom Analysator aufgezeichnet.
-

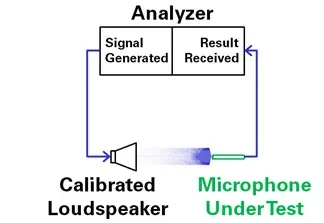

Ein Mikrofontest mit geschlossenem Regelkreis
Ebenso wird bei einem Mikrofontest mit geschlossenem Regelkreis der Analysator direkt mit den Kabeln auf der Rückseite des zu prüfenden Mikrofons verbunden. Wir spielen das Testsignal über einen kalibrierten Lautsprecher ab und die Reaktion des Mikrofons wird vom Analysator aufgezeichnet.
-
Ein Lautsprechertest mit offenem Regelkreis
Für einen Lautsprechertest am Amazon Echo haben wir keinen direkten physischen Zugriff auf die Rückseite des Lautsprechers im Echo selbst (ohne den Echo zu zerstören). Das Testsignal wird von Alexa aus der Amazon Cloud abgerufen. Da der Generator also nicht direkt mit dem zu prüfenden Lautsprecher verbunden ist, haben wir einen Lautsprechertest mit offenem Regelkreis.
-

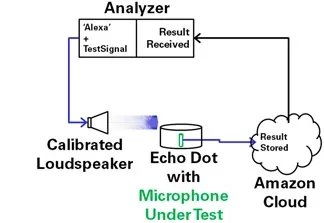

Ein Mikrofontest mit offenem Regelkreis
Um das Mikrofon-Array im Amazon Echo zu testen, haben wir ebenfalls keinen direkten physischen Zugriff auf die Rückseite der Mikrofone im Echo selbst (auch hier ohne den Echo zu zerstören). Das von den Echo-Mikrofonen aufgezeichnete Signal wird in der Amazon Cloud gespeichert und manuell an den Analysator zurückgespielt. Da der Analysator nicht direkt mit den zu prüfenden Mikrofonen verbunden ist, haben wir einen Mikrofontest mit offenem Regelkreis.
