Umgebungslärm
Der Schallpegelmesser bietet die spezielle Lösung für die Umgebungslärmüberwachung in Industrie und Kommunen.
Er misst Pegel und detaillierte Spektralinformationen parallel und speichert die Daten auf einer SD-Karte zur Nachbearbeitung und Berichterstellung.
Eine lineare Audiodatei (WAV-Datei) kann zur detaillierten gleichzeitigen Analyse aufgezeichnet werden.
- Beurteilung der Lärmbelästigung
- Berechnung des Beurteilungspegels
- Überprüfung der Lärmemissionsgrenzwerte
Übersicht
Der XL3 ist ein Klasse 1 Schallpegelmesser und bietet ein flexibles Handmessgerät mit genauen und zuverlässigen Messungen. Die Datenaufzeichnung kann so geplant werden, dass sie zu vorher festgelegten Zeiten erfolgt oder automatisch ausgelöst wird, wenn vorher festgelegte Pegel überschritten werden. Die Data Explorer Software markiert automatisch Perioden, die Töne oder Impulse enthalten, und berechnet den Beurteilungspegel Lr für den Vergleich mit den geltenden Grenzwerten.
Messfunktionen
Der Schallpegelmesser überwacht die Lärmbelästigung, um störenden oder übermässigen Lärm zu erkennen. Alle Schallpegel wie Ist-, Lmin-, Lmax-, Leq- und der SchallExpositionspegel LAE werden gleichzeitig gemessen und mit der Frequenzbewertung A, C, Z und den Zeitbewertungen Fast, Slow und dem optionalen Impuls protokolliert.
Die Ereignisrekorder-Funktionalität löst die Messung durch programmierbare Pegelschwellenwerte oder manuell über die externe Beschwerdeführer-Taste aus. (optional mit XL3 Environmental Noise Bundle).
Analysieren Sie Frequenzbänder, um dominante Quellen und tonale Komponenten (z. B. Brummen oder Jaulen) zu identifizieren, die oft Beschwerden und Compliance-Probleme verursachen.
Kontinuierliche Audioaufzeichnung liefert Kontext für Lärmereignisse und hilft sicherzustellen, dass keine kritischen Informationen bei der Überprüfung oder Erläuterung von Messungen verloren gehen.
Ermöglichen Sie Fernzugriff und nahtlose Interoperabilität – integrieren Sie Messdaten in bestehende Überwachungsplattformen und Workflows.
Aussen-Messmikrofon
Info
Die Aussen-Messmikrofone bieten eine wettergeschützte Messlösung für den Schallpegelmesser, die die Erfassung von Umgebungslärmdaten im Freien ermöglicht. Das korrosionsfreie Polymergehäuse, der Windschutz, die wasserabweisende Membran und der Vogelschutz bieten hervorragenden Schutz vor Regen, Wind, Staub und Vögeln.
Die Aussen-Messmikrofone M2230-WP und M2340-WP erfüllen die Anforderungen der Klasse 1 nach IEC 61672 und ANSI S1.4 für horizontalen und vertikalen Schalleinfall. Für die Einhaltung des horizontalen Schalleinfalls wird im zugehörigen Schallpegelmesser eine Spektralkorrektur verwendet. Das Aussen-Messmikrofon M4262-WP erfüllt entsprechend die Anforderungen der Klasse 2.
Die Außenmikrofone bestehen aus einem Messmikrofon und dem entsprechenden Wetterschutz:
- M2230-WP: M2230 + WP40-90 Wetterschutz
- M2340-WP: M2340 + WP40-90 Wetterschutz
- M4262-WP: M4262 + WP62 Wetterschutz
Aussen-Messmikrofone der Klasse 1 und Klasse 2 für horizontalen und vertikalen Schalleinfall gemäss IEC 61672 und ANSI S1.4. Ausgezeichneter Schutz vor Regen und Staub (IP54), Wind und Vögeln. Hergestellt aus korrosionsfreien Materialien mit einem abnehmbaren Oberteil zur einfachen Mikrofonkalibrierung. Standard-Stativhalterung mit optionaler Stangenhalterung.
Der 90 mm große Windschutz schützt das Messmikrofon vor Regen und Staub und reduziert gleichzeitig windbedingte Geräusche. Das nahtlose Design der wasserabweisenden Membran unter dem Windschutz sorgt für perfekten Schutz vor Regen und Staub.
Für einen zuverlässigen Betrieb im Freien und eine sichere Verbindung zum Schallpegelmesser empfehlen wir die Verwendung unserer wettergeschützten ASD-Kabel:
- 600 000 306 – WP ASD-Kabel 5 m mit IP65-XLR-Buchse, zur Verwendung mit WP40/WP62
- 600 000 307 – WP ASD-Kabel 10 m mit IP65-XLR-Buchse, zur Verwendung mit WP40/WP62
- 600 000 308 – WP ASD-Kabel 20 m mit IP65-XLR-Buchse, zur Verwendung mit WP40/WP62
Das Aussen-Messmikrofon M2340-WP ist systemselbsttestfähig (CIC). Automatisierte Selbsttests können automatisch in unbemannten Lärmüberwachungslösungen durchgeführt werden, wenn sie in Kombination mit einem XL3 Schallpegelmesser verwendet werden. Dies gewährleistet einen zuverlässigen Betrieb und präzise Messungen.
Der obere Teil des Wetterschutzes ist aufgeschnappt und kann daher zur manuellen Kalibrierung des Messmikrofons leicht von Hand entfernt werden.
NTi Audio # 600 040 140
Heavy Duty Allwetter-Schutzkoffer
Der Heavy Duty Allwetter-Schutzkoffer ist eine professionelle Lösung für die kurz- und mittelfristige unbemannte Lärmüberwachung. Der Koffer bietet umfassenden Schutz vor Staub, Wasser und Stössen. Die Innenabmessungen bieten ausreichend Platz für Akkupacks zur Stromversorgung des Schallpegelmessers.
NTi Audio #:
- 600 000 704 XL3 Allwetter-Schutzkoffer Heavy Duty IP43
- 600 000 705 XL3 Allwetter-Schutzkoffer Heavy Duty IP65

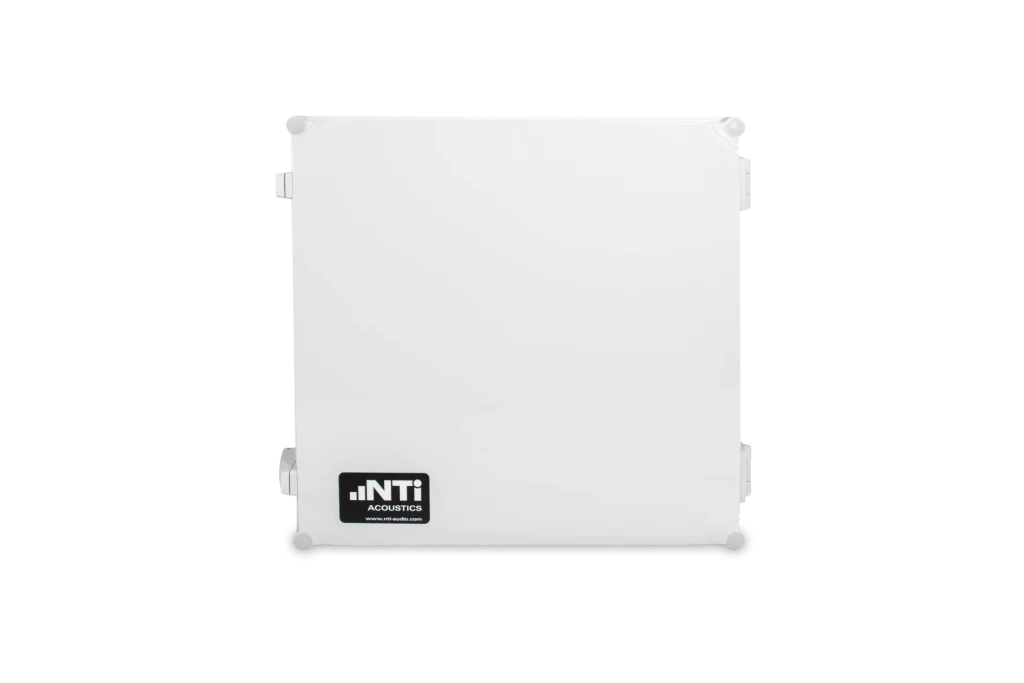

Messschrank
Das wetterfeste Gehäuse ist die massgeschneiderte Festinstallationslösung für die unbemannte Lärmüberwachung. Das Gehäuse ist IP66- (ohne Belüftung) oder IP55- (mit eingebautem Lüfter) zertifiziert, hochsicher und aus starkem, strapazierfähigem, verstärktem Fiberglas gefertigt.
NTi Audio #:
- Gehäuse gross, IP55: 600 000 480
- Gehäuse gross, IP66: 600 000 486
- Gehäuse kompakt, IP66: 600 000 485
MeasurEye Cloud-Überwachung
MeasurEye ist die Cloud-Plattform von NTi Audio für die Umgebungslärm. Sie ermöglicht es Ihnen, mehrere XL3 Klasse 1 Schallpegelmesser anzuschliessen und Lärmpegel von allen Standorten in Echtzeit an einem Ort anzuzeigen.
Überwachen Sie Live-Werte jede Sekunde, überprüfen Sie historische Daten und richten Sie automatische Warnmeldungen ein, wenn Grenzwerte überschritten werden. Kombinieren Sie Lärmdaten mit zusätzlichen Sensoren wie Wetter, Vibration und Luftqualität, um den vollständigen Kontext zu erhalten – auf Baustellen, in Industrieanlagen und in Gemeinden.
Typgenehmigungsoption
Die Typgenehmigungsoption rüstet bei Installation auf Ihrem XL2 das Gerät zum XL2-TA auf, dem Schallpegelmesser für zertifizierte Messungen. Der XL2-TA bildet zusammen mit dem Mikrofon M2230 oder M2340 und der Shroud-Jacke einen typgeprüften Schallpegelmesser, der die Leistung der Klasse 1 gemäss IEC 61672:2014, IEC 61260:2014, ANSI S1.4:2014 und ANSI S1.11:2014 Standard bietet. Die Typgenehmigungsoption beinhaltet die Shroud MXA01.
Typgeprüfte Schallpegelmesserkonfiguration:
- XL2-TA Schallpegelmesser (XL2 mit installierter Typgenehmigungsoption)
- Messmikrofon M2230 oder M2340
- Shroud MXA01
- Firmware V4.71 (AT, CH, DE)
- Firmware V4.21 (FR)
- NTi Audio Klasse 1 Schallkalibrator
- Optional
- Erweitertes Akustikpaket
- ASD-Kabel 5 m, 10 m oder 20 m
- Netzteil
- Windschutz 50 mm oder 90 mm
- Wetterschutz WP30
- XL2 Beschwerdeführer-Taste
- Mikrofonhalter MH01
XL2 Typgenehmigungszertifikate:
Konfiguration
-
Kit für die Umgebungslärm-Überwachung
einschließlich
- XL3 Schallpegelmesser
- XL3 Umgebungslärm Bundle
- M2230 oder M2340 Messmikrofone
- Exel Systemkoffer oder Rucksack
Optional, je nach Bedarf:
Wetterschutz WP40 & WP ASD Kabel
für Lärmbeurteilungen im Freien
Schallkalibrator
für genaue Lärmmessungen
4G/LTE Gateway/Router
Für die Fernkommunikation
Signalleuchte
zur visuellen (Vor-)Warnanzeige
Häufig gestellte Fragen
Der XL3 bietet typischerweise eine Akkulaufzeit von bis zu 8 Stunden. Die Laufzeit hängt hauptsächlich von Faktoren wie Displayhelligkeit, aktiver Konnektivität wie Wi-Fi- oder LAN-Aktivität, Protokollierungs- und Audioaufnahmeeinstellungen sowie allen angeschlossenen Peripheriegeräten ab.
