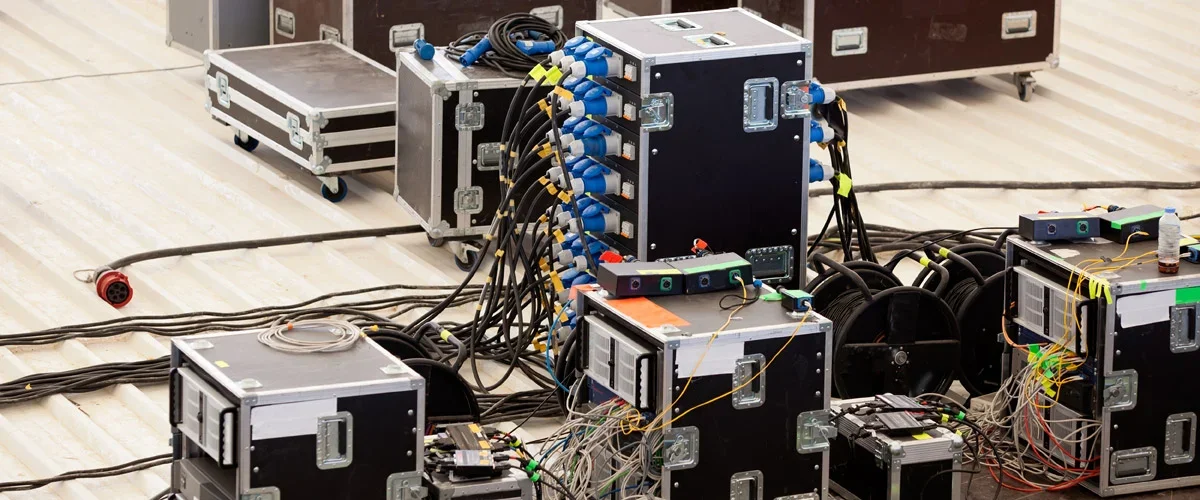

PA-Verleih

Standardisieren Sie Prüfungen und Dokumentationen für den gesamten Mietbestand und die Auftritte.

Der XL2 mit der Option Spektrale Grenzwerte bietet eine effiziente und kostengünstige Lösung für die Qualitätskontrolle von Lautsprechern im PA-Verleih. Messungen können mit einer Referenzkurve mit benutzerdefinierten Toleranzbändern verglichen werden.

Die Ergebnisse „bestanden/nicht bestanden“ werden durch die interne dreifarbige LED oder eine optionale externe Signalsäule angezeigt. Es werden Integrationstools für die Automatisierung und den Remote-Betrieb bereitgestellt.

Für Qualitätskontrolle und Service
Test von zurückgegebenen Lautsprechern und Mikrofonen
Bestanden/nicht bestandene Messungen

Übersicht

Handliches und kompaktes Design
Schlüsselfertige Lösung für bestandene/nicht bestandene Messungen in einem Gerät
Die Messung startet per Pegeltrigger, externem Fußschalter oder Instrumentenstartknopf
Verbesserte Effizienz mit dedizierten Messprofilen
Automatisierte Dokumentation

Messfunktionen

FFT-Analyse

Vergleicht das hochauflösende akustische Muster eines beliebigen Geräts mit einem vordefinierten Referenzmuster mit einer Gut/Schlecht-Analyse in linearer X-Skalierung.
1/12-Oktavband-Analyse

Bestandene/Nicht bestandene Messungen mit wählbarer 1/1-, 1/3-, 1/6- oder 1/12-Oktavbandauflösung in logarithmischer X-Skalierung.
Gut/Schlecht Prüfung

Der XL2 Analyzer erfasst das Frequenzspektrum von Referenzlautsprechern/-mikrofonen und unterstützt die Erzeugung von Toleranzbändern auf der Grundlage der erfassten Referenzdaten. Die Messungen können entweder als absolute Spuren oder relativ zu zuvor gespeicherten Spuren angezeigt werden. Frequenzen mit nicht bestandenen Ergebnissen werden in jedem Frequenzband einzeln visualisiert.

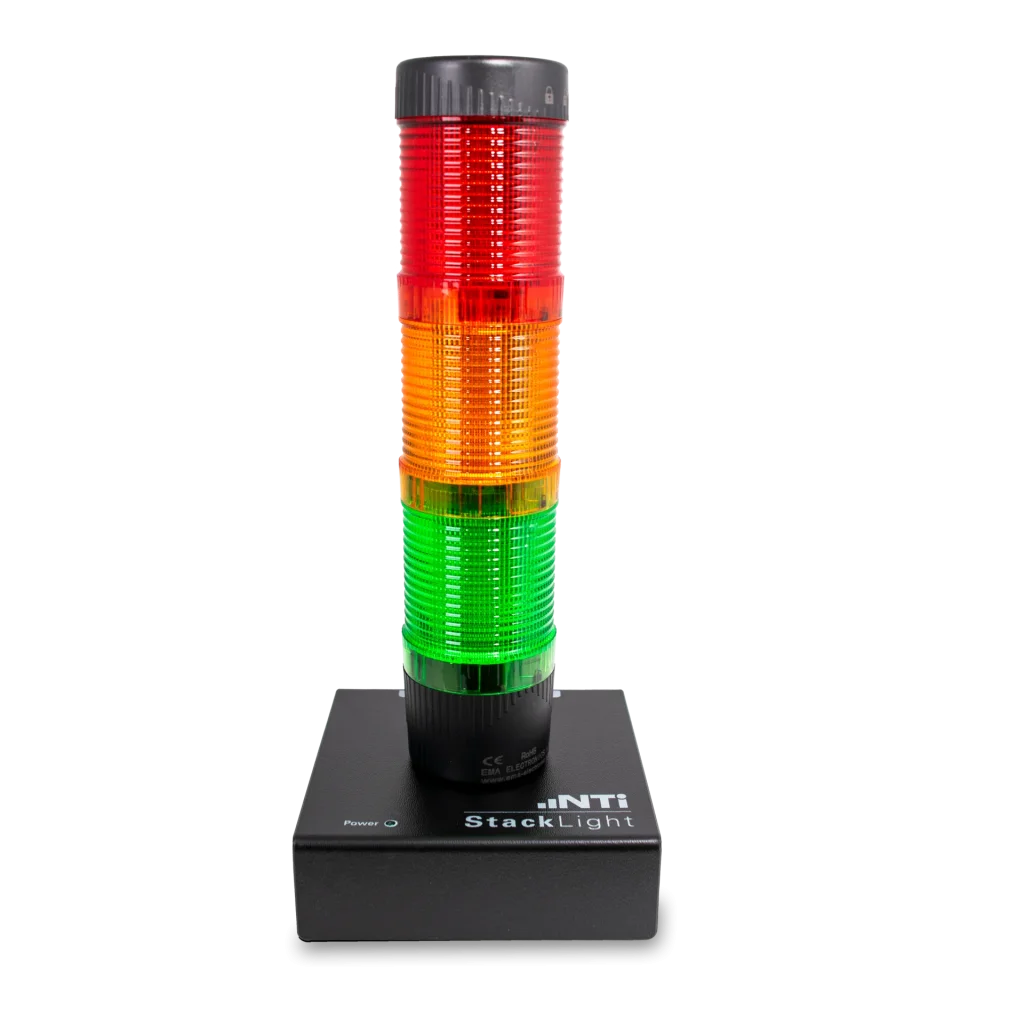

Signalleuchte

Bietet eine visuelle Gut/Schlecht-Anzeige.
Auto-Start-Funktion

Der Messvorgang startet durch automatischen Pegeltrigger, externen Fußschalter oder Instrumenten-Startknopf.
Toleranzmanagement

Toleranzkurven können entweder aus txt-Dateien importiert oder direkt aus erfassten Messungen abgeleitet werden. Der XL2 berechnet Toleranzbänder auf der Grundlage von
- Einzeln erfassten Ergebnissen
- txt-Dateien, die manuell auf dem PC erstellt wurden
- Mittelwert aus mehreren Erfassungen
- Min/Max-Kurven aus mehreren Erfassungen

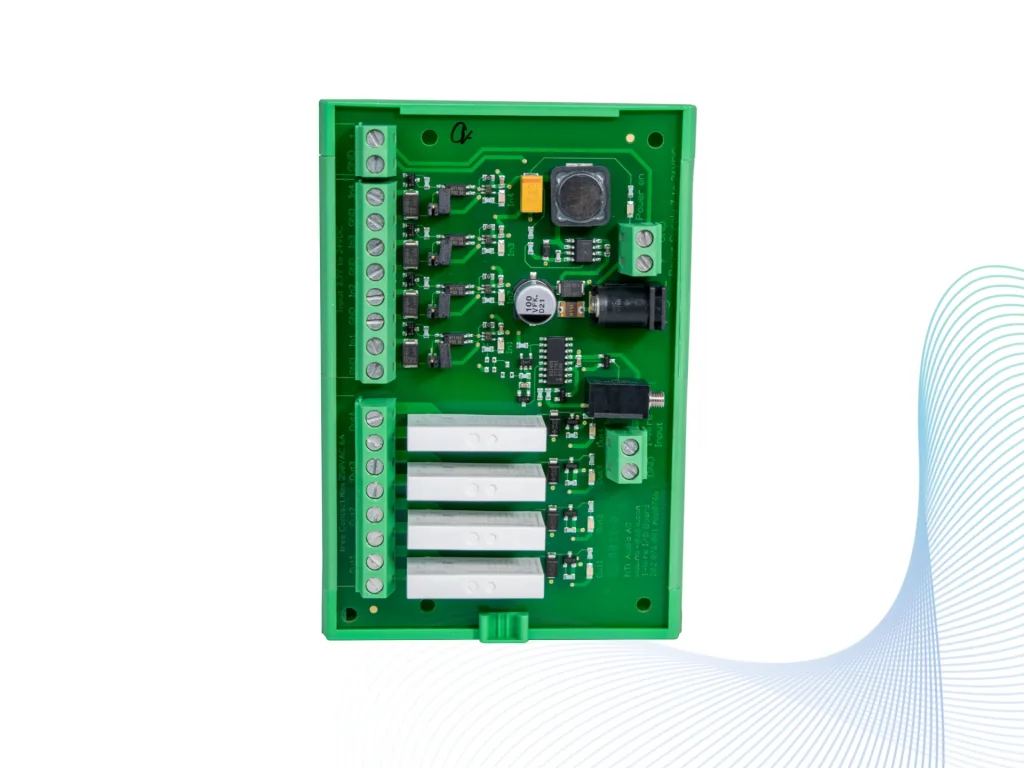

Digitale I/O Adapter PCB

Für den automatisierten Betrieb mit externen Peripheriegeräten kann der XL2 Analyzer mit einer speicherprogrammierbaren Steuerung verbunden werden. Die Digitale I/O Adapter PCB ist auf die Schienenmontage in elektrischen Schaltschränken zugeschnitten.

Konfiguration

XL2 Kit für PA-Verleih

einschließlich
- XL2 Audio- Akustik-Analysator
- Spektrale Grenzwerte Option für XL2
- M2211 Messmikrofon
- Minirator MR-PRO
- ASD-Kabel für XL2
- 2x Netzteil
- Exel Systemkoffer
Optional, je nach Bedarf:

Signalleuchte

visuelle Pegelanzeige mit einer grünen, orangefarbenen oder roten Lampe

Schallkalibrator

zur Benutzerkalibrierung

Fernmessungsoption für XL2

zum Abrufen von Messdaten
